拆解報告：綠聯67W 20000mAh自帶線快充移動電源

2025-07-21 來源：電子技術設計原創文章

綠聯推出了一款20000mAh自帶線快充移動電源PB550，產品延續品牌旗下超能塊系列快充移動電源外觀同時，新增時下受歡迎的自帶USB-C線設計，支持雙向快充，出門做到無需額外帶線即插即充，滿足消費者的選購需求和提升使用體驗。

除了自帶USB-C快充線，產品還額外配置1A1C接口，支持67W PD，小米67W澎湃有線秒充以及33W UFCS快充，兼容性很好，滿足米系用戶數字旗艦機型以及筆電等設備快充需求。20000mAh大容量保證續航，電芯來自一線品牌長虹三杰，國家3C強制認證背書，質量可靠。下面我們就對這款充電寶進行詳細拆解，一起來看看產品的具體做工。

綠聯超能塊67W快充移動電源開箱

包裝盒正面印有UGREEN綠聯品牌、移動電源名稱、外觀以及賣點。

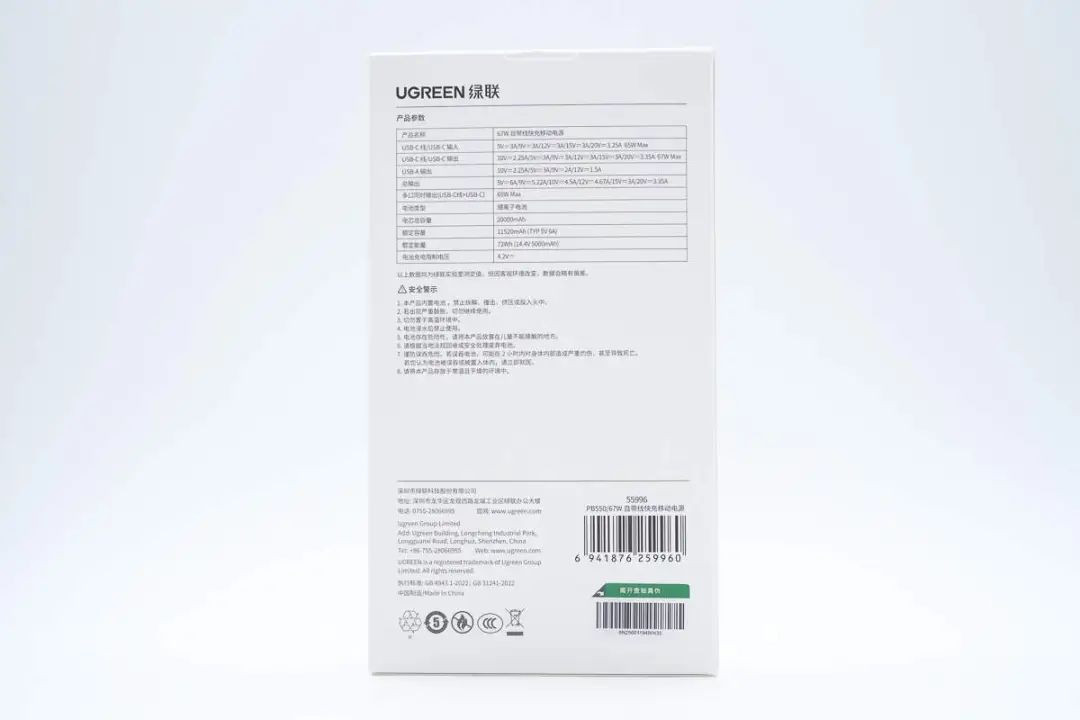

背面印有移動電源參數、注意事項以及制造商信息。

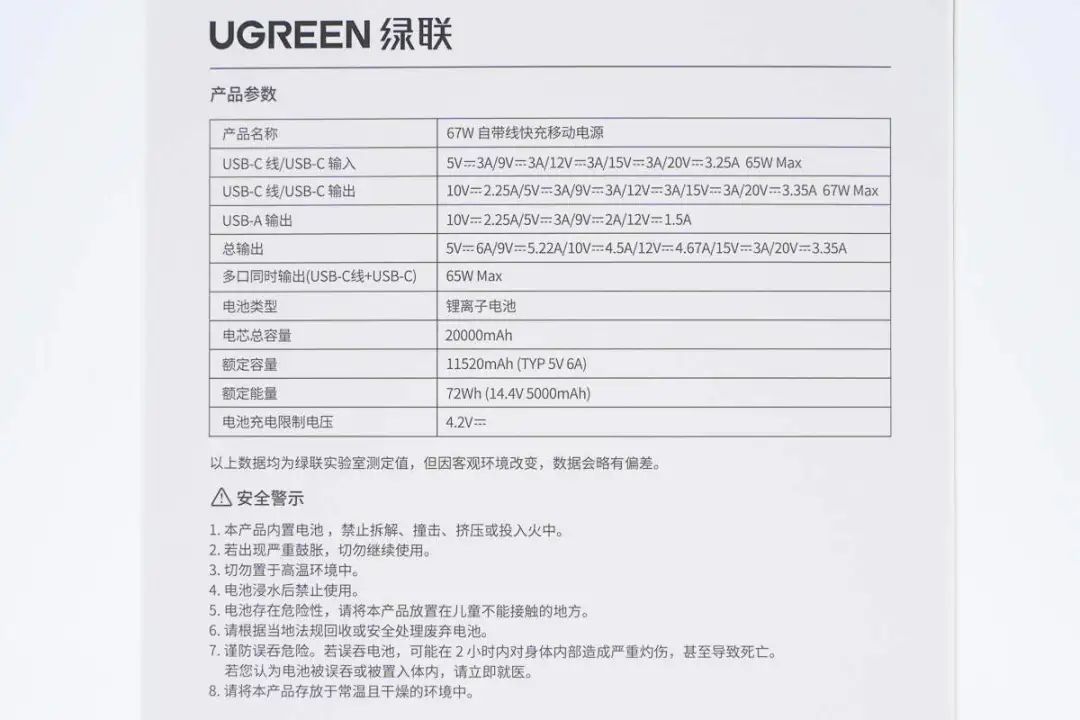

包裝盒上參數特寫，下面到產品實物展示環節再介紹。

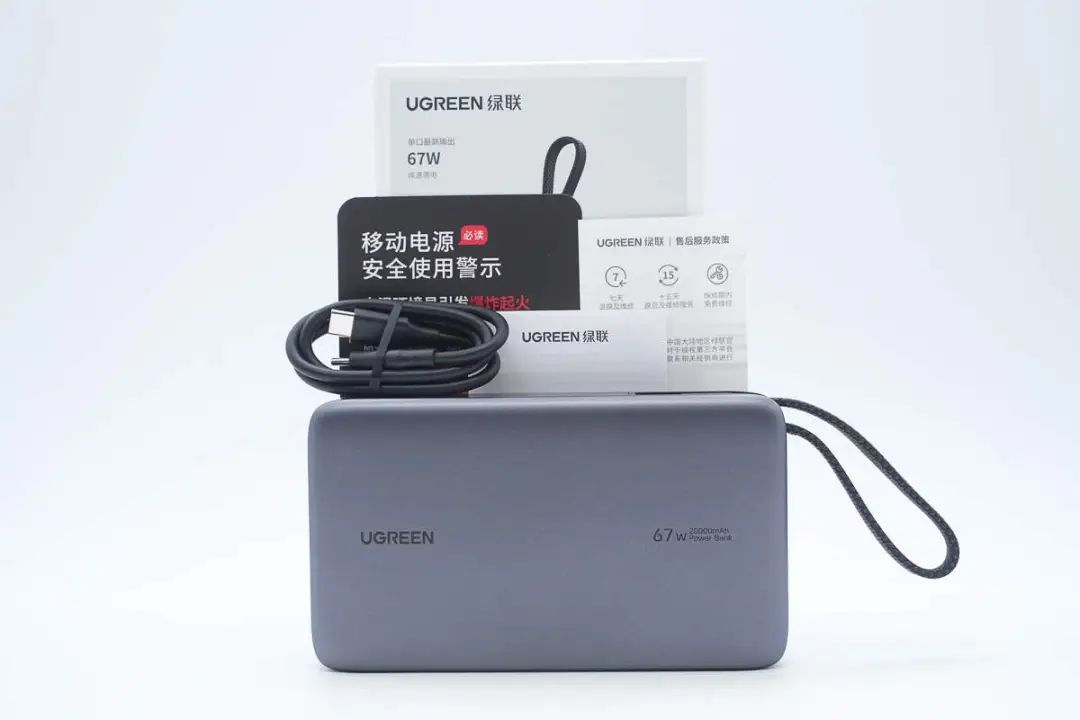

包裝內含移動電源、數據線、使用說明書、保修卡以及注意事項指南等。

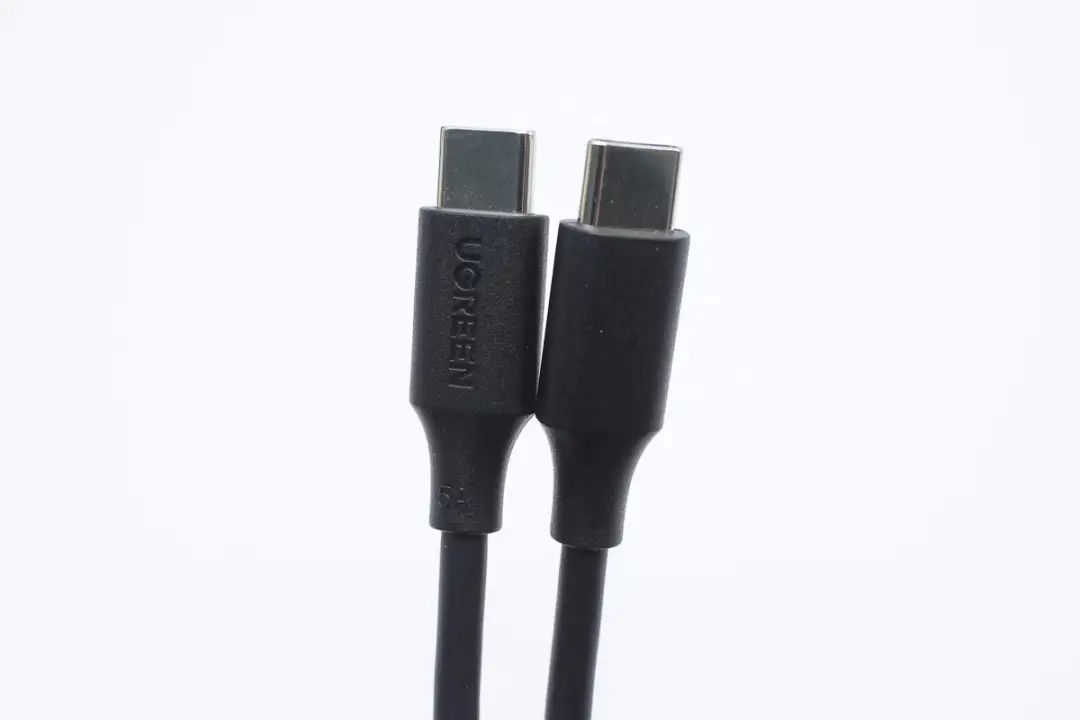

附帶數據線為USB-C to USB-C類型，端子外殼和網尾一體成型設計，表面磨砂方便插拔，同時正面設計有UGREEN品牌。

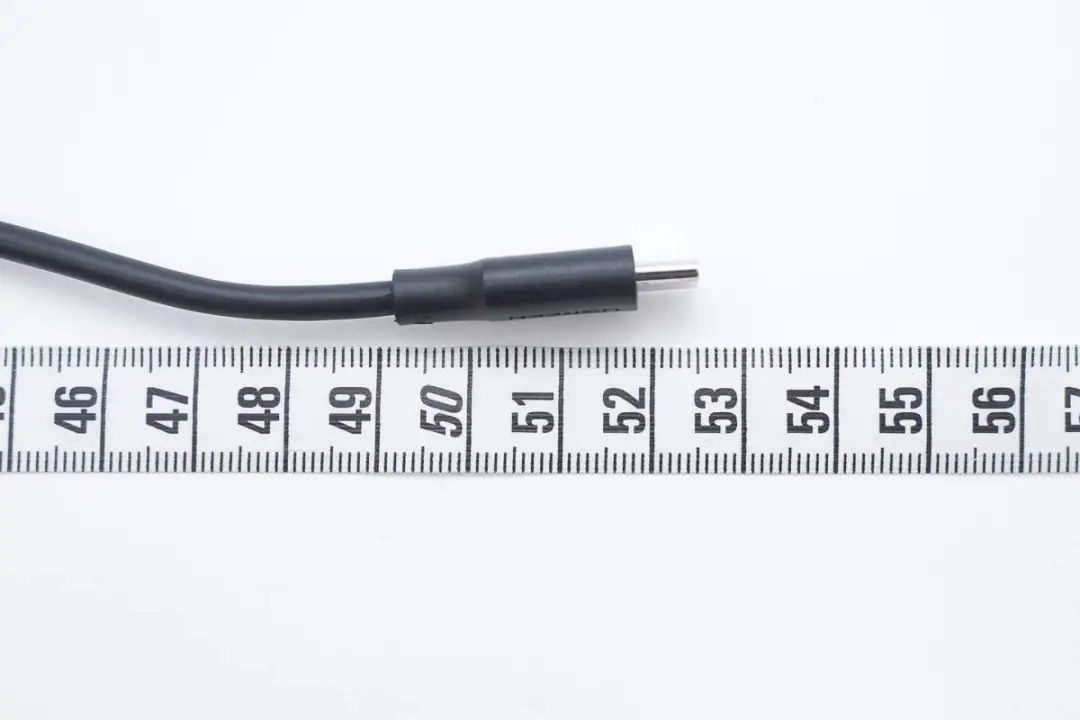

測得數據線長度約為52.5cm。

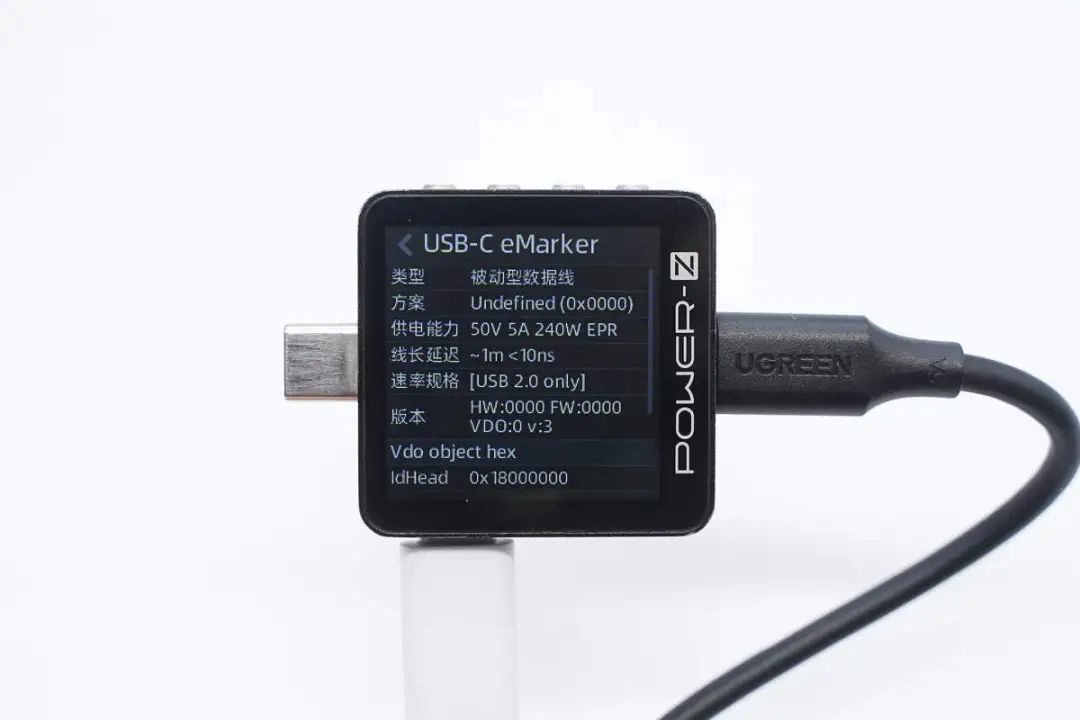

使用ChargerLAB POWER-Z KM003C測得線纜帶有E-Marker芯片，電力傳輸能力為50V5A，數據傳輸能力為USB 2.0。

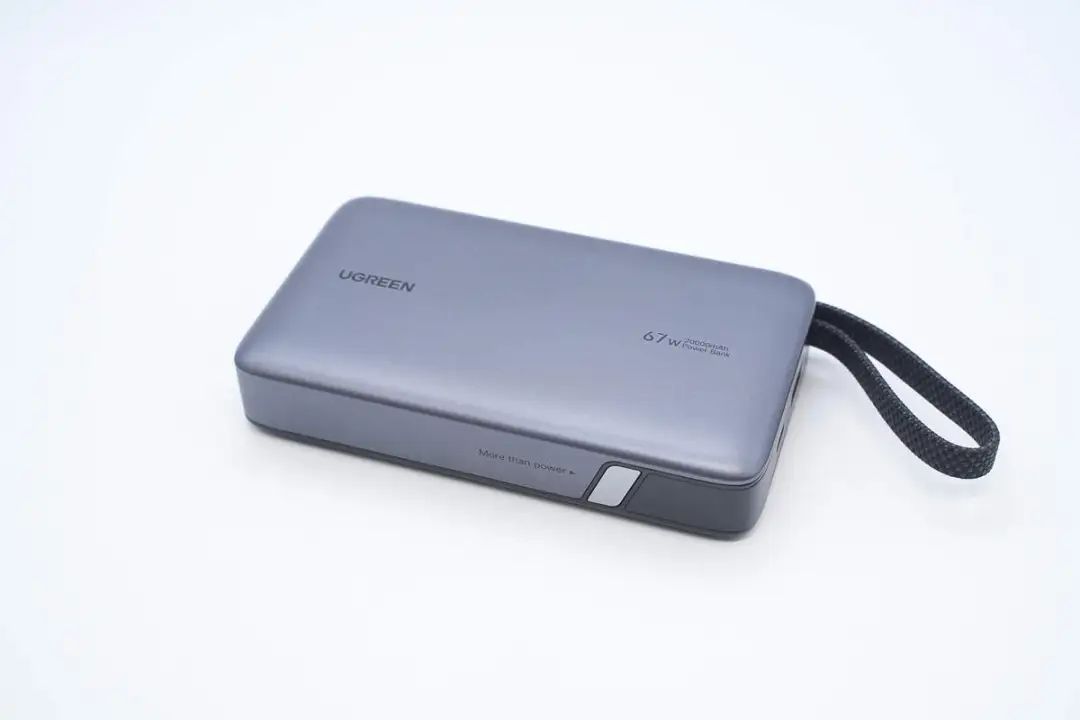

移動電源在延續超能塊系列快充移動電源設計語言的基礎上，新增USB-C自帶編織線設計，整體依舊商務范十足，同時自帶線設計也滿足時下市場需求，實用性更進一步。

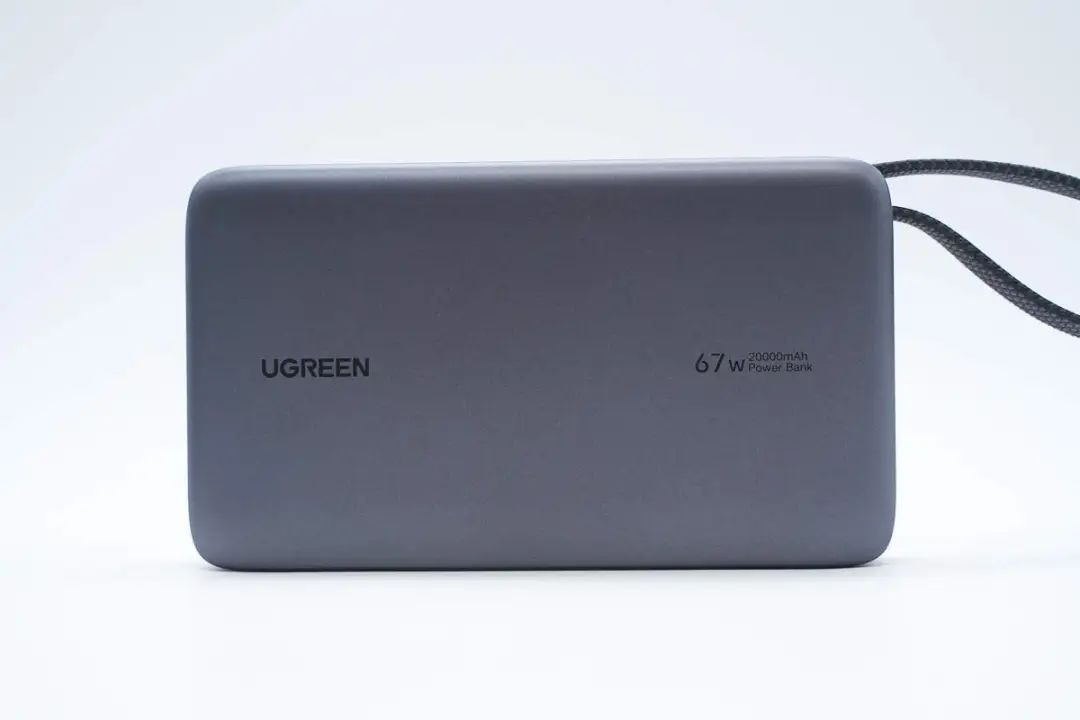

機身頂面印有UGREEN品牌以及67W 20000mAh Power Bank名稱。

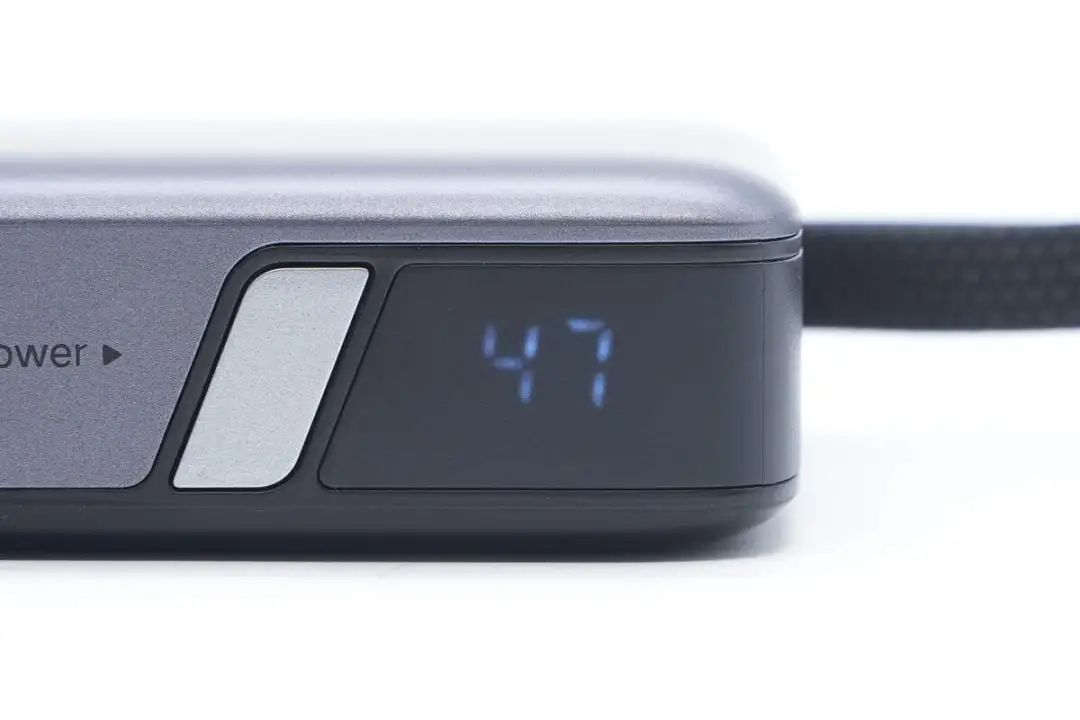

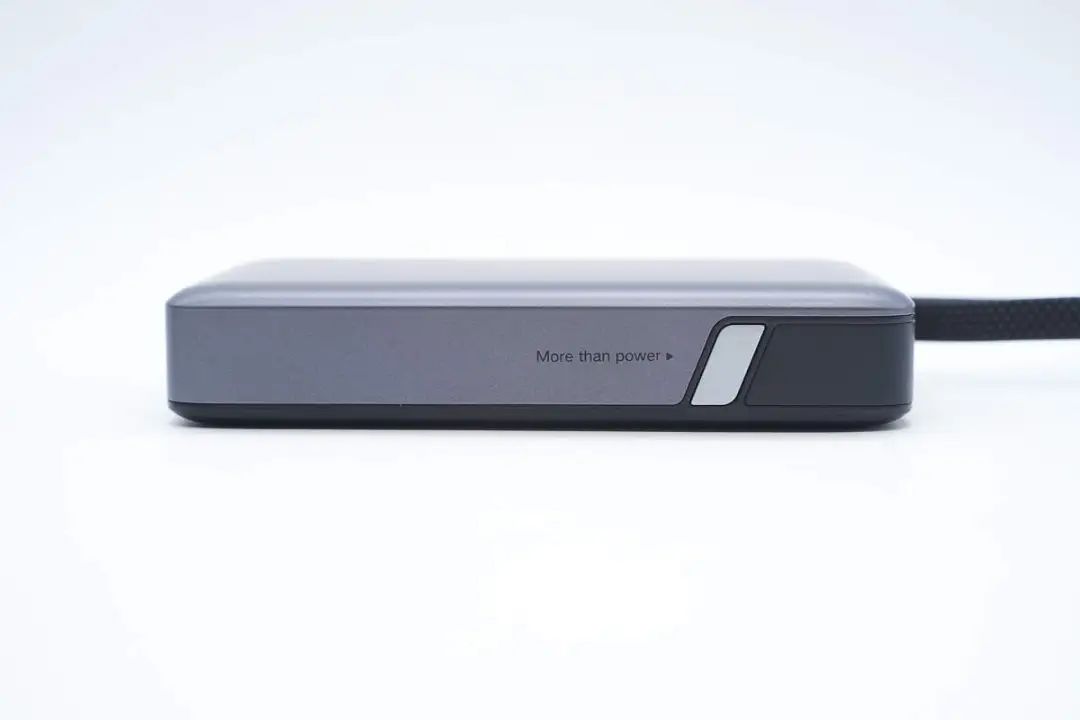

側面配置電源鍵以及數顯屏。

按鍵采用金屬材質，精致感更足。顯示屏可百分比顯示剩余電量，方便用戶后續規劃用電。

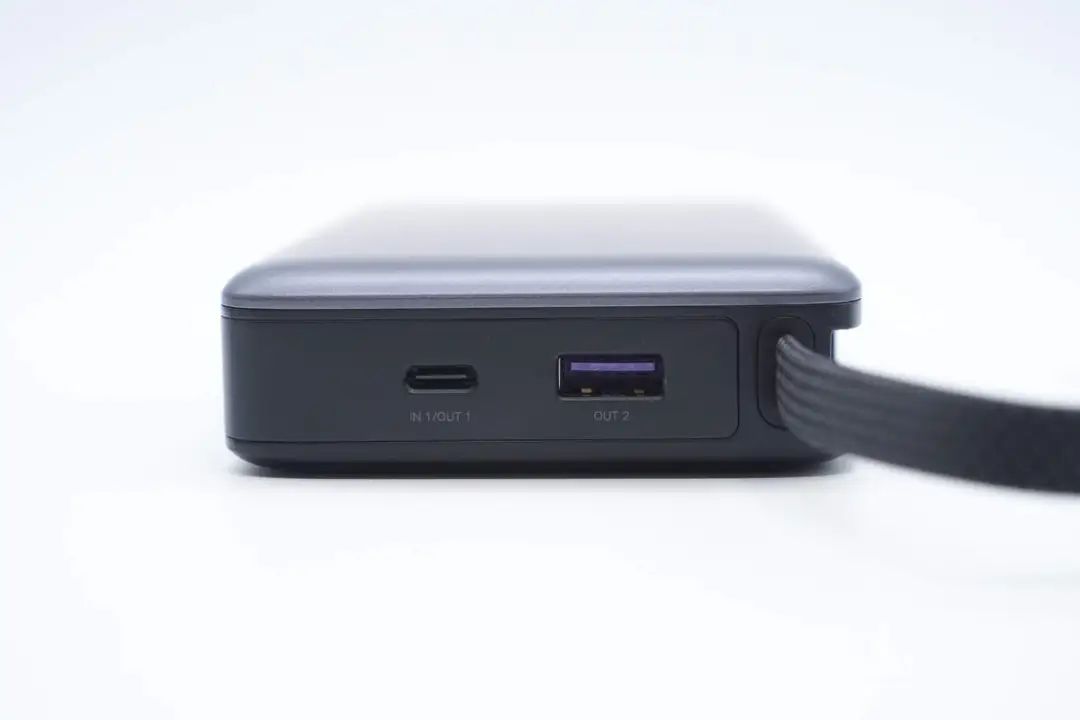

機身頂部除配置1A1C快充接口外，還新增全新USB-C自帶線設計。

并且USB-C自帶線為編織線類型，更加可靠耐用。機身另一側設計有線纜端子收納槽，方便收納攜帶。

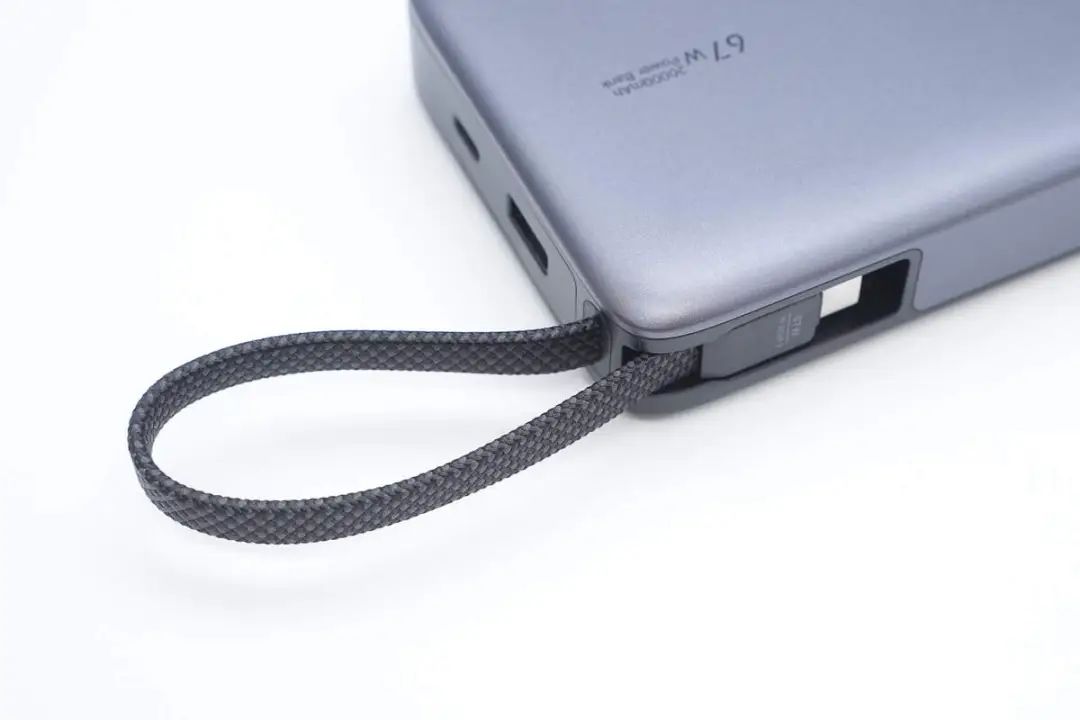

同時還能將USB-C自帶線當提繩使用，進一步方便用戶的日常出行。

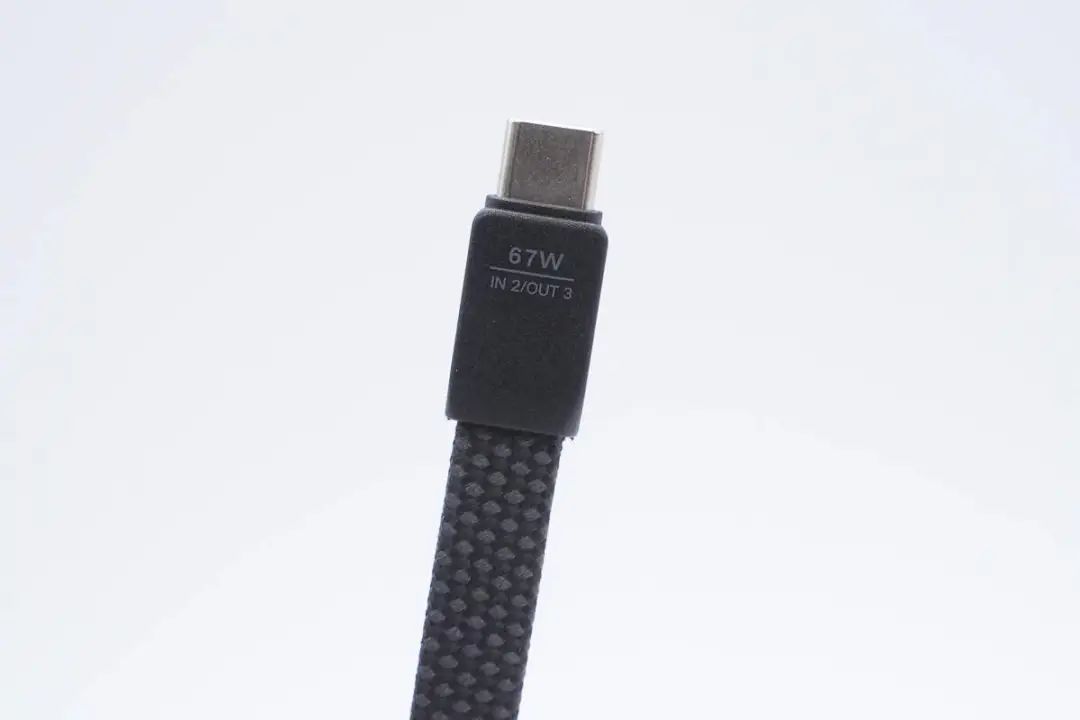

USB-C自帶線線身扁平設計，端子外殼磨砂方便插拔，正面印有67W和IN 2/OUT 3標識。

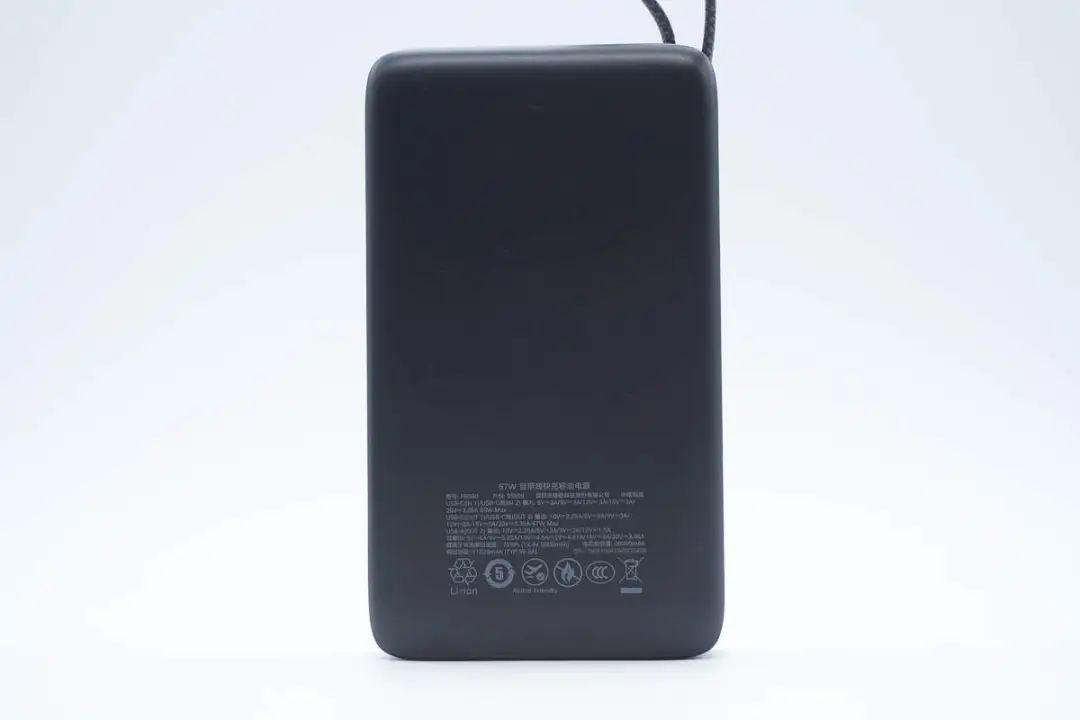

機身背面印有移動電源銘牌信息。

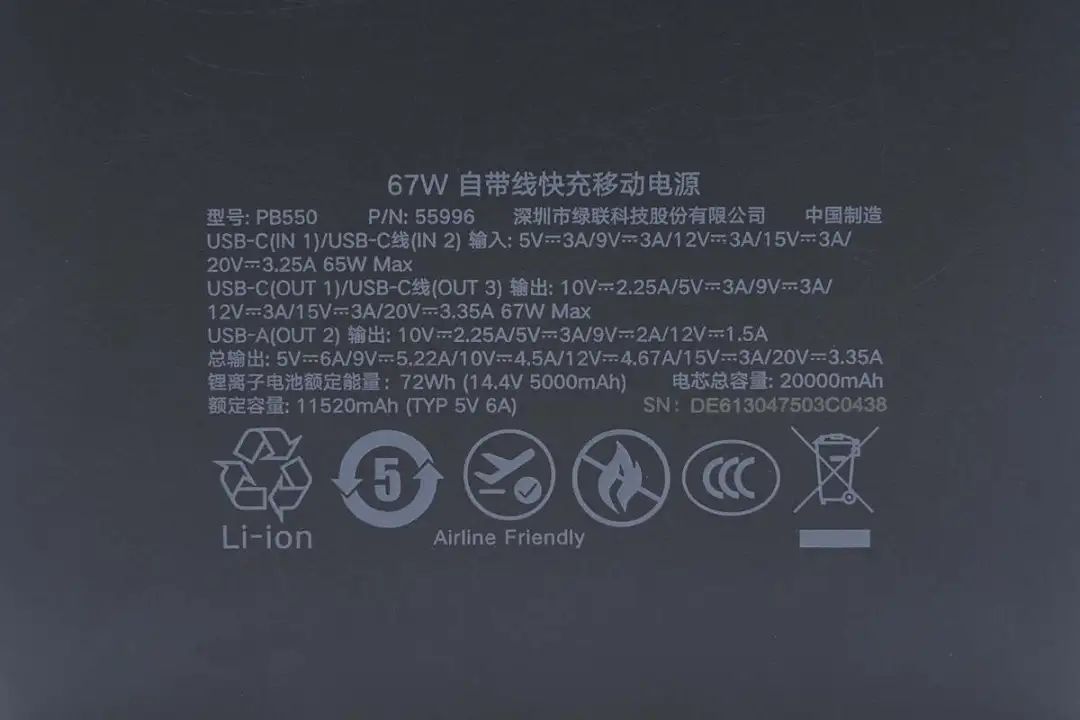

移動電源參數特寫

型號：PB550

USB-C/USB-C線輸入：5V3A、9V3A、12V3A、15V3A、20V3.25A 65W Max

USB-C/USB-C線輸出：10V2.25A、5V3A、9V3A、12V3A、15V3A、20V3.35A 67W Max

USB-A輸出：10V2.25A、5V3A、9V2A、12V1.5A

總輸出：5V6A、9V5.22A、10V4.5A、12V4.67A、15V3A、20V3.35A

鋰離子電池額定能量：72Wh（14.4V 5000mAh）

電芯總容量：20000mAh

額定容量：11520mAh（TYP 5V 6A）

制造商：深圳市綠聯科技股份有限公司

移動電源通過了國家3C強制認證，證書編號2025010914782063可查詢，并且可攜帶上飛機。

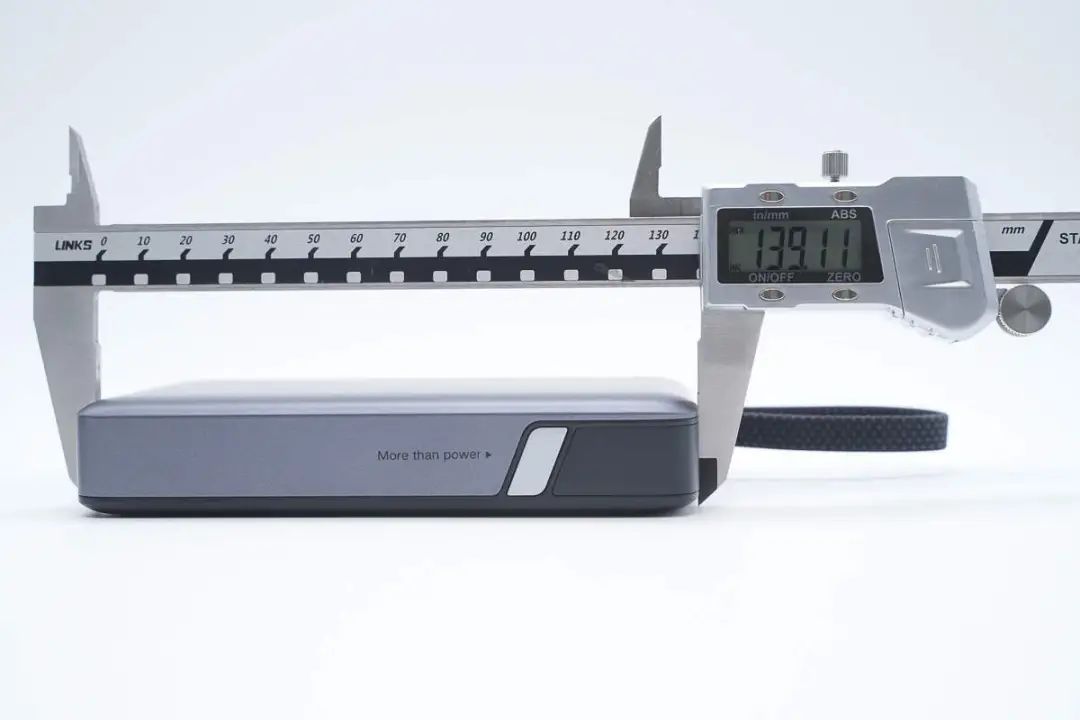

實測移動電源機身長度為139.11mm。

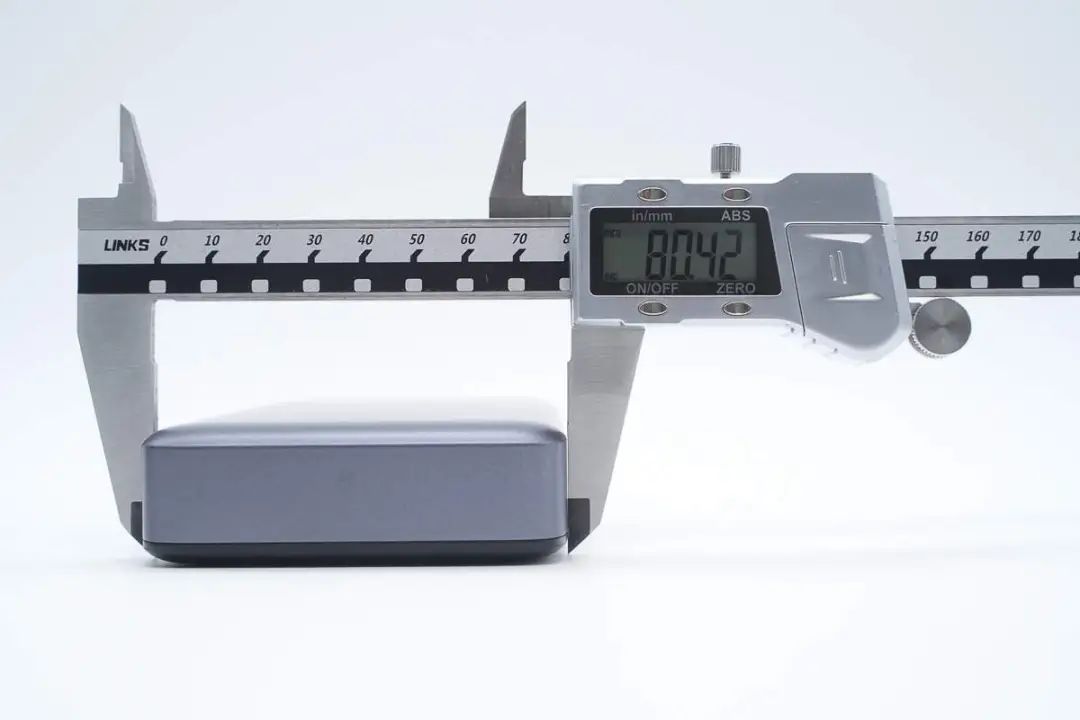

寬度為80.42mm。

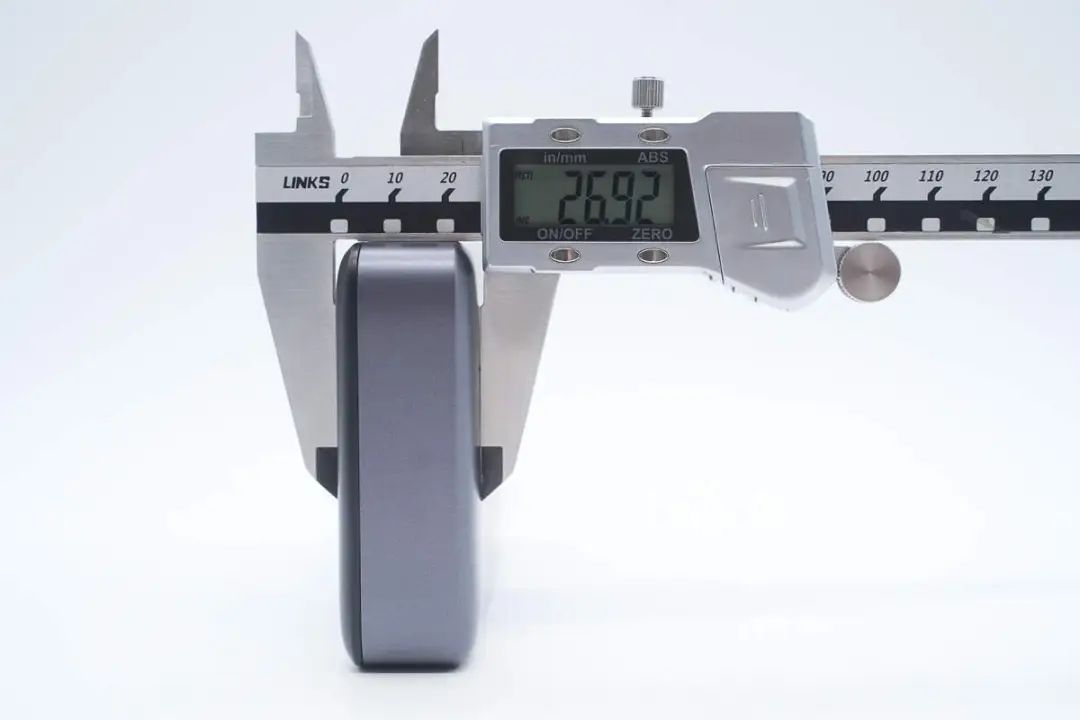

厚度為26.92mm。

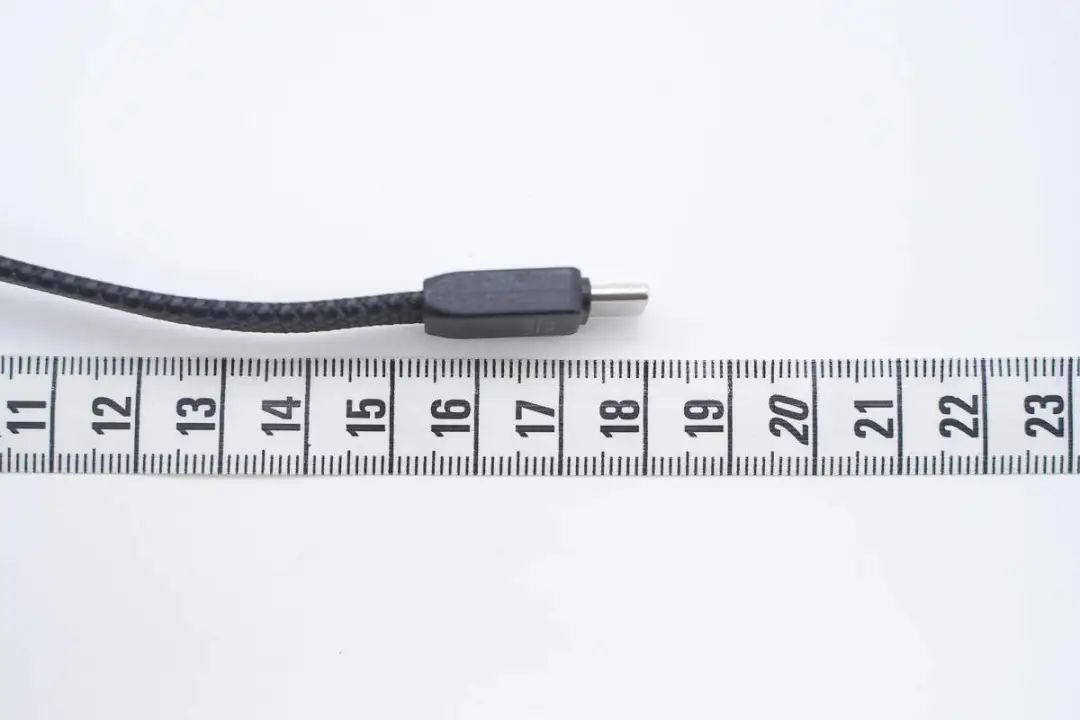

USB-C自帶線長度約為18cm。

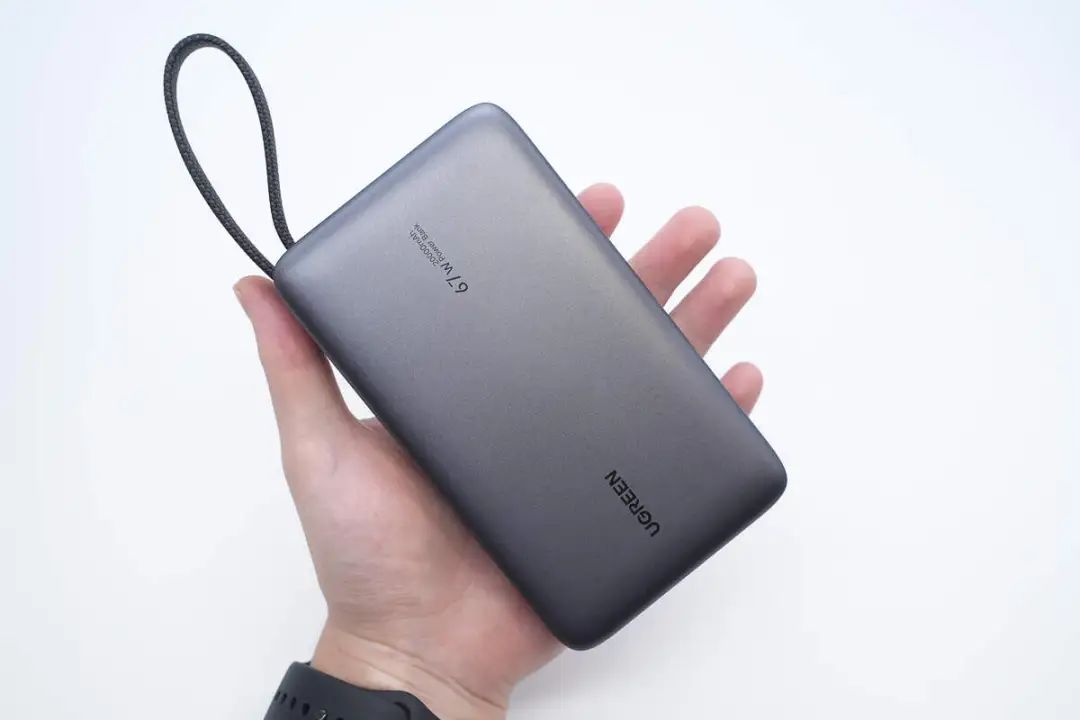

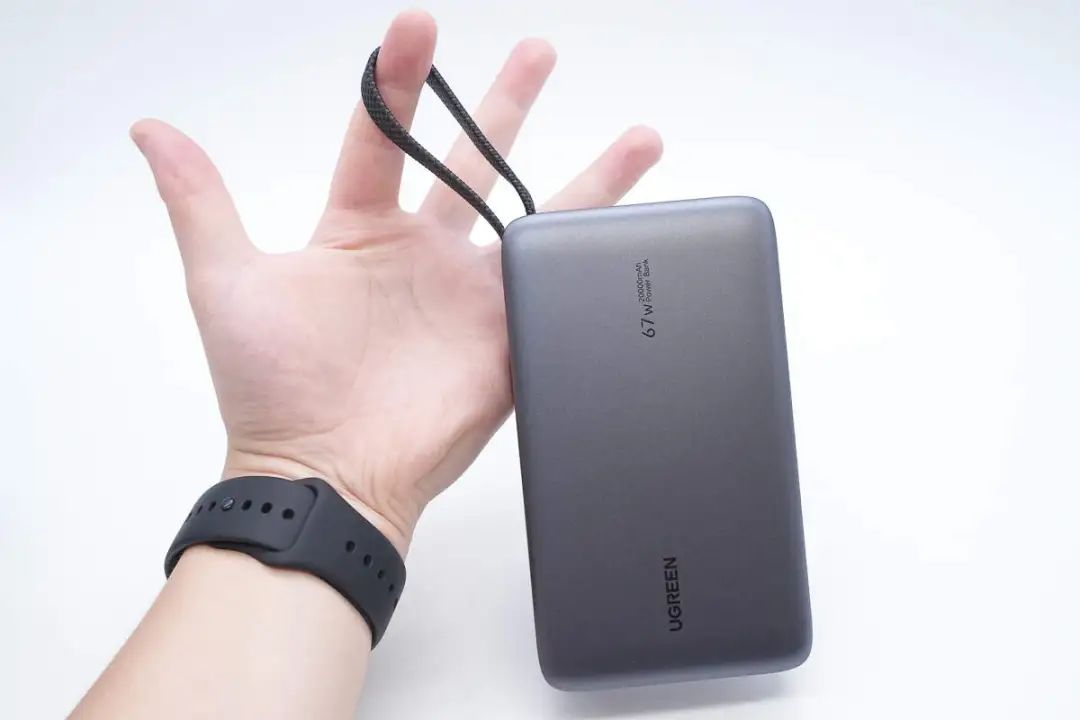

移動電源拿在手上的大小直觀感受。

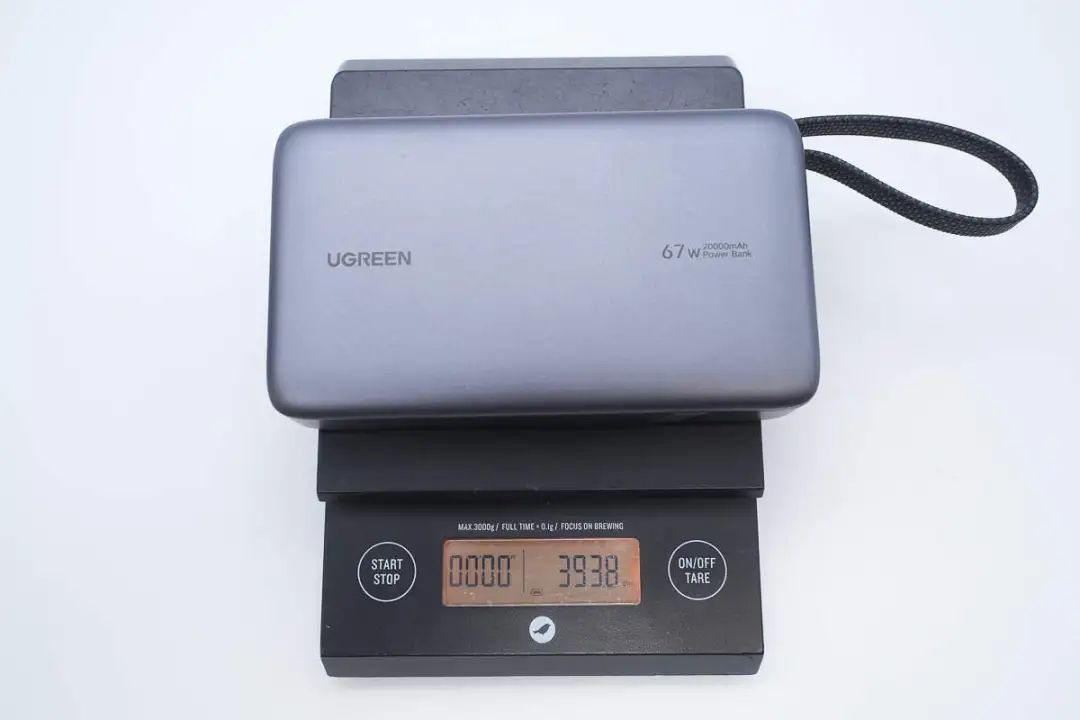

另外測得產品重量約為394g。

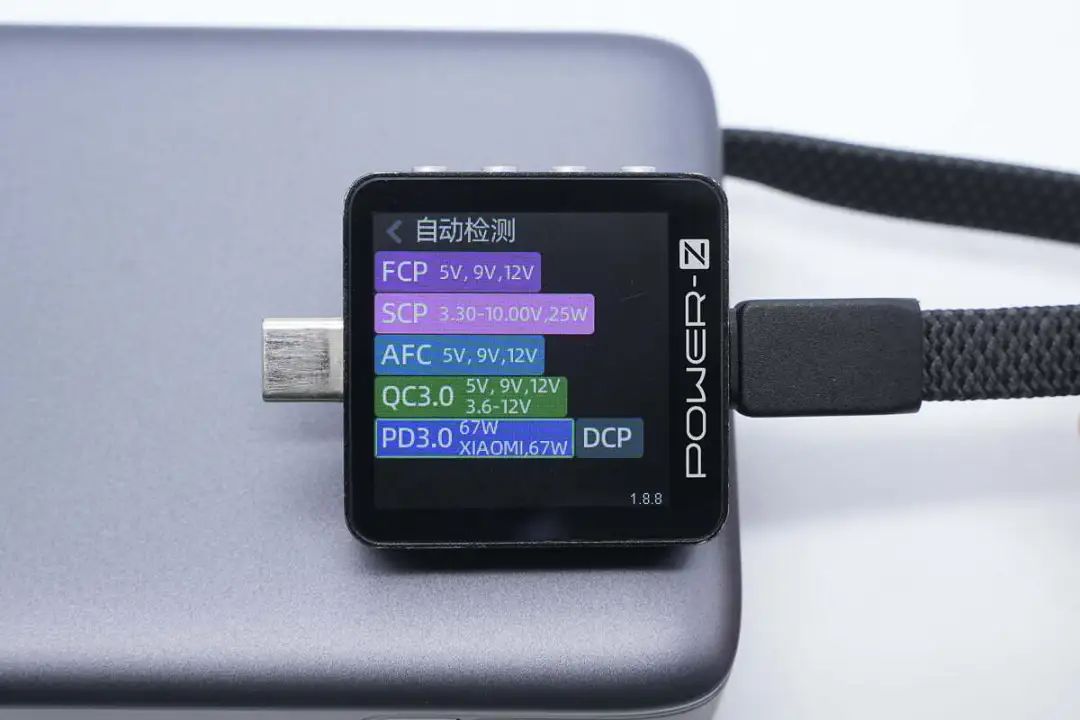

測得USB-C線支持FCP、SCP、AFC、QC3.0、PD3.0、DCP充電協議，以及小米67W私有快充協議。

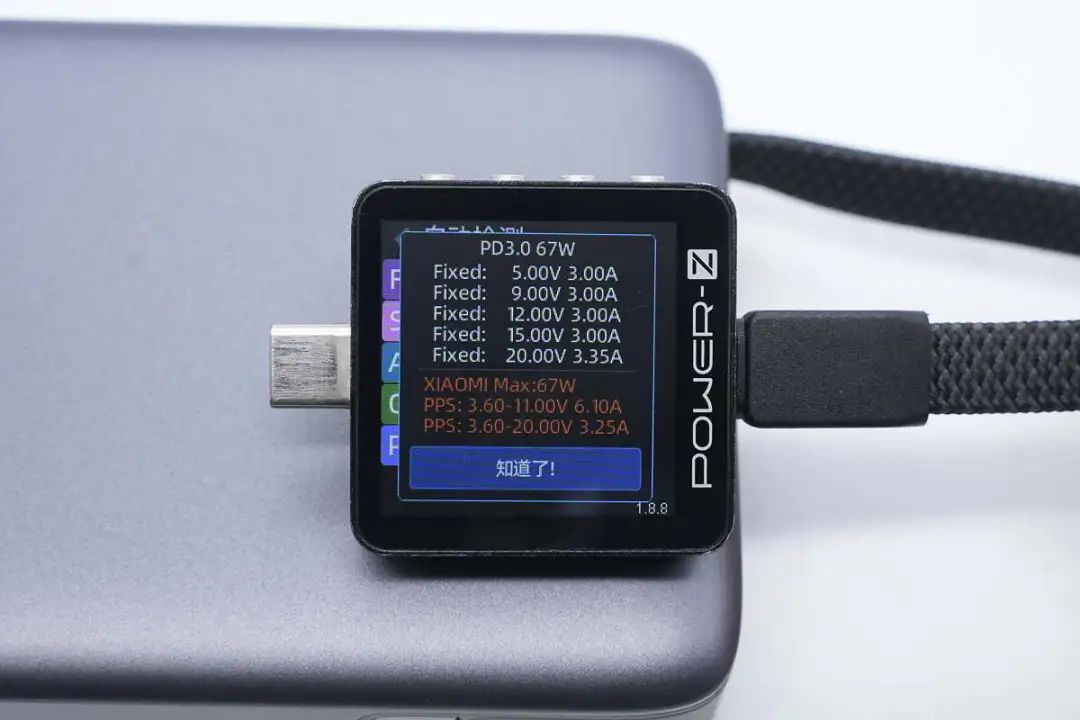

PDO報文顯示還具備5V3A、9V3A、12V3A、15V3A、20V3.35A五組固定電壓檔位，以及3.6-11V6.1A、3.6-20V3.25A兩組小米私有電壓檔位。

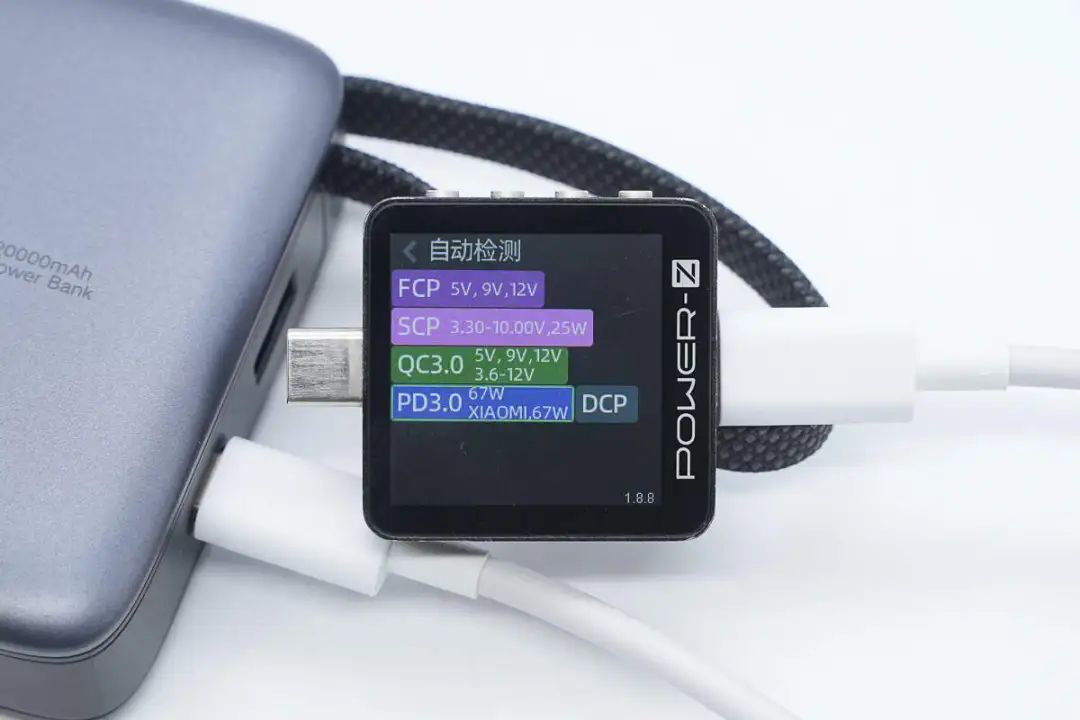

測得USB-C口支持FCP、SCP、QC3.0、PD3.0、DCP充電協議，以及小米67W私有快充協議。

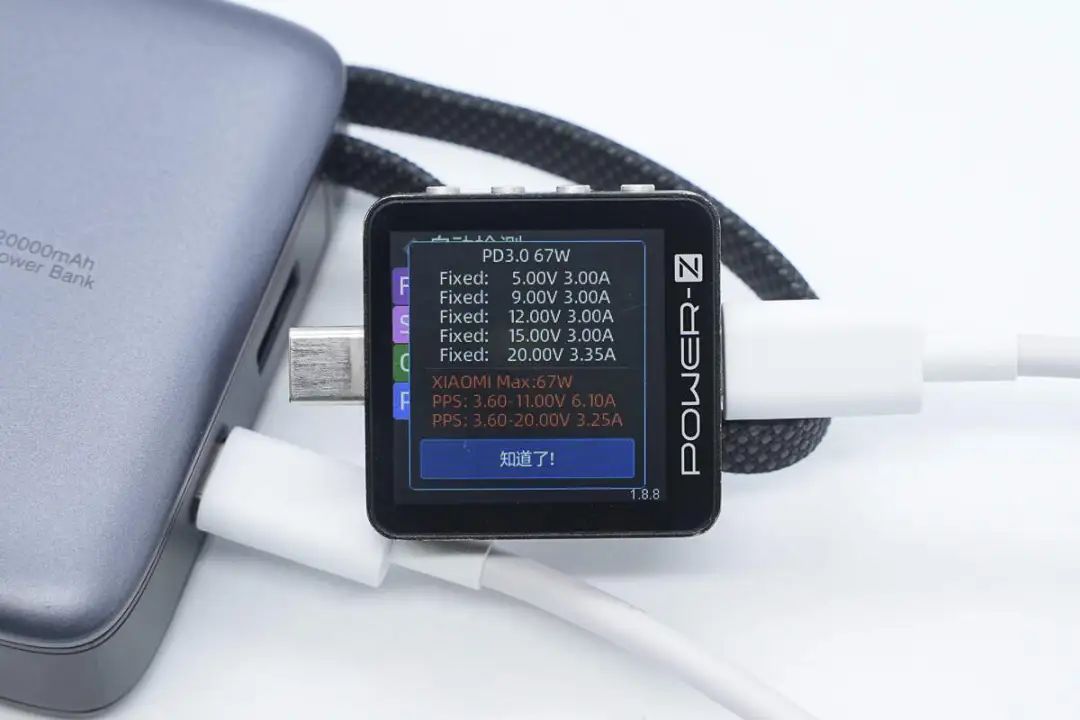

PDO報文顯示結果與USB-C線的相同。

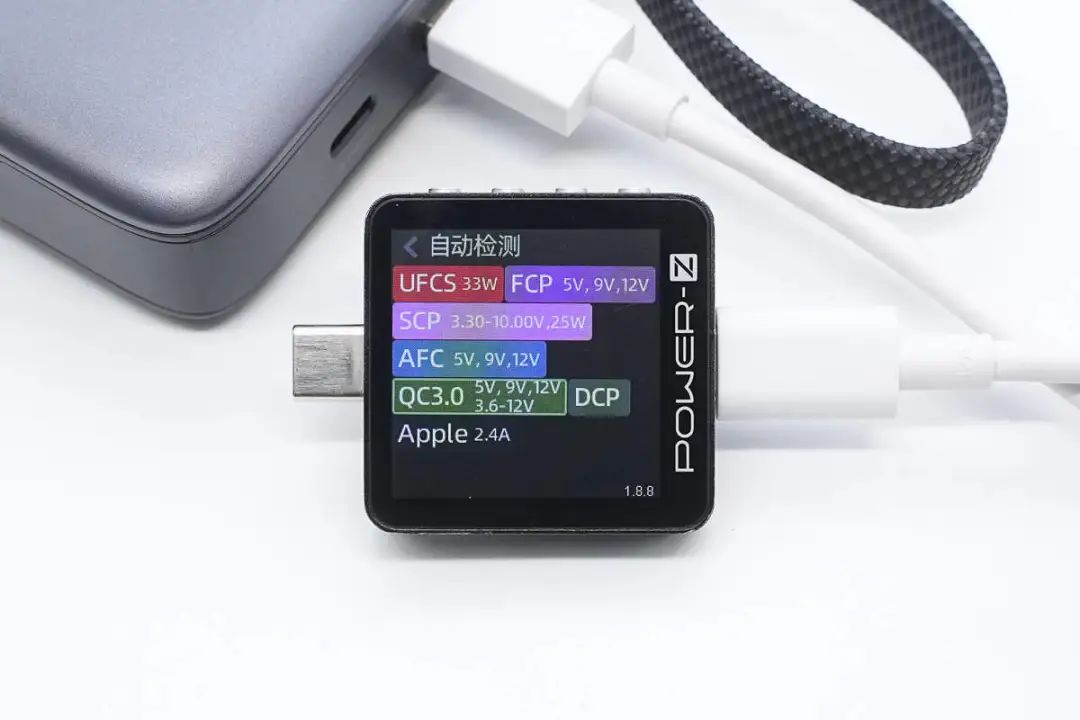

最后測得USB-A口支持UFCS、FCP、SCP、AFC、QC3.0、DCP、Apple 2.4A充電協議。

測得UFCS融合快充具備5.5-11V3A一組電壓檔位。

綠聯超能塊67W快充移動電源拆解

首先沿接縫將移動電源拆開，殼體采用PC+ABS阻燃材質塑料外殼，同時貼有泡棉對電芯進行抗沖擊保護。

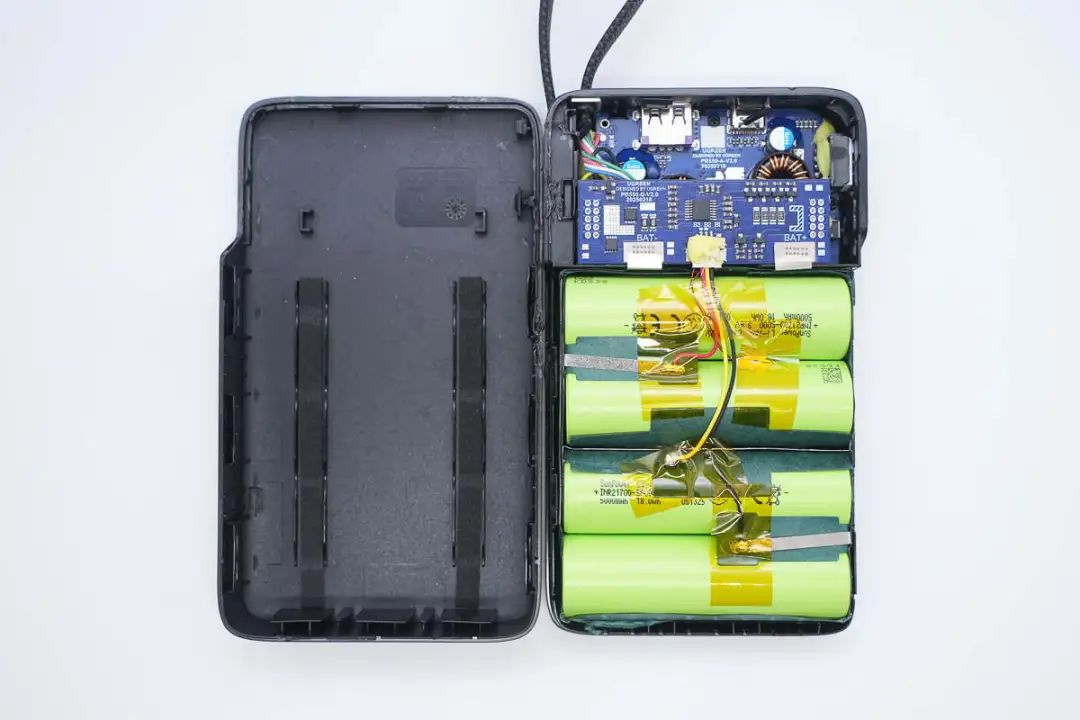

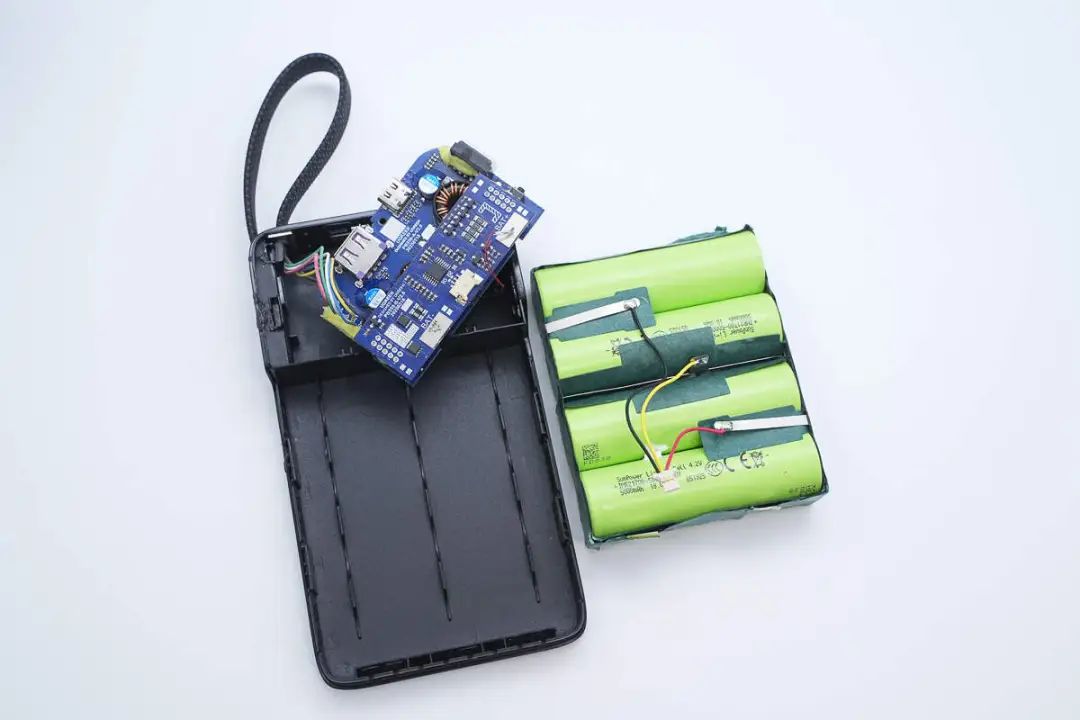

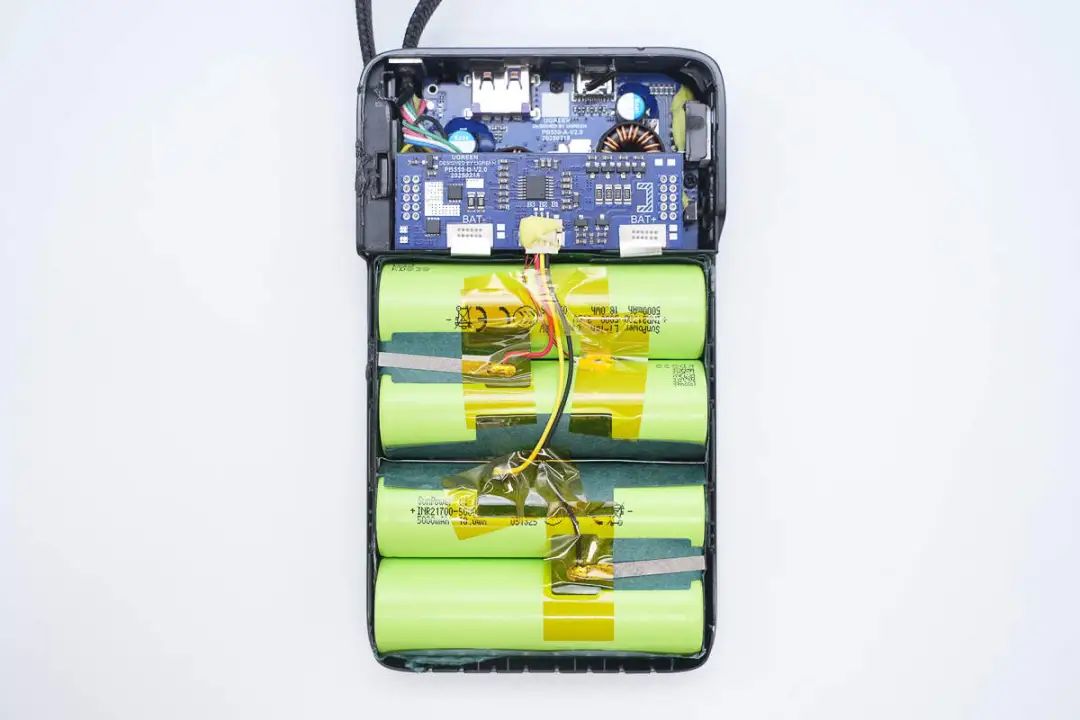

另一部分殼體內部放置PCBA模塊以及四顆21700電芯組成的電池組，電池單體電壓采集線通過插座連接。

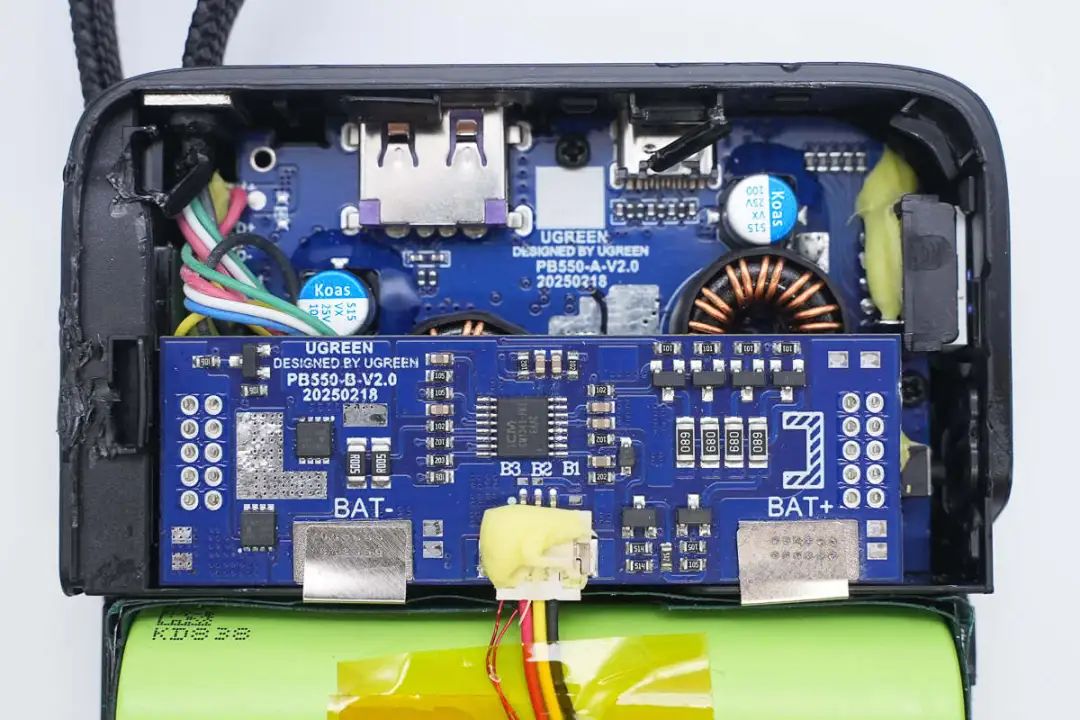

PCBA模塊為雙層板設計，下層板使用螺絲進行固定，電池組與上層板鎳片點焊連接。

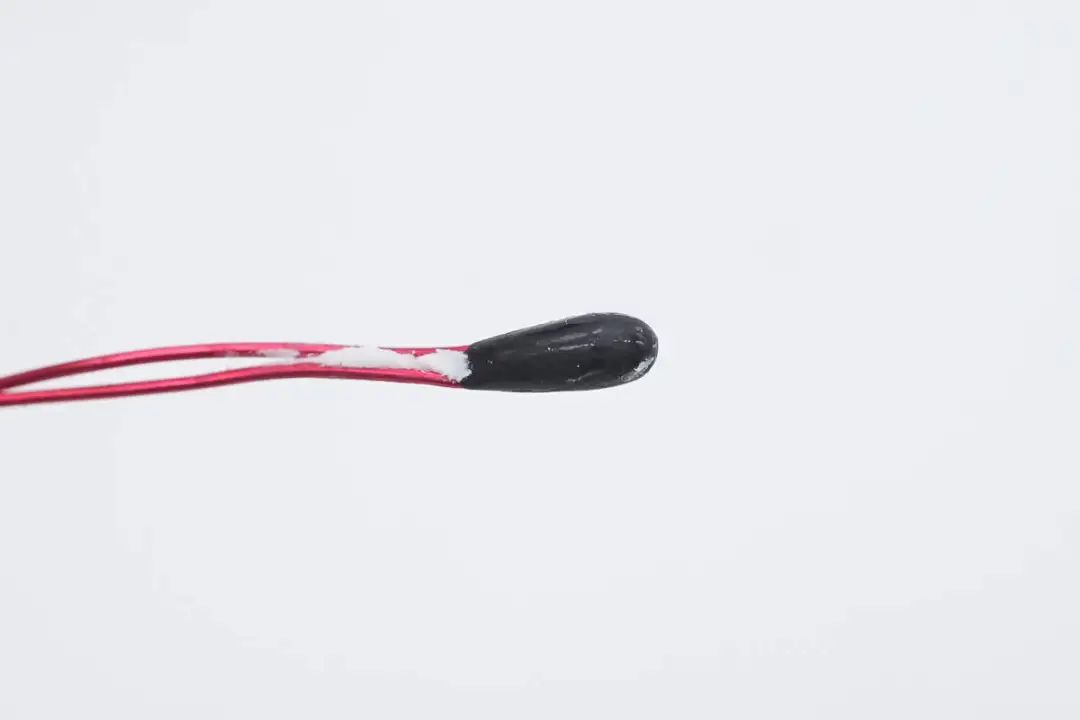

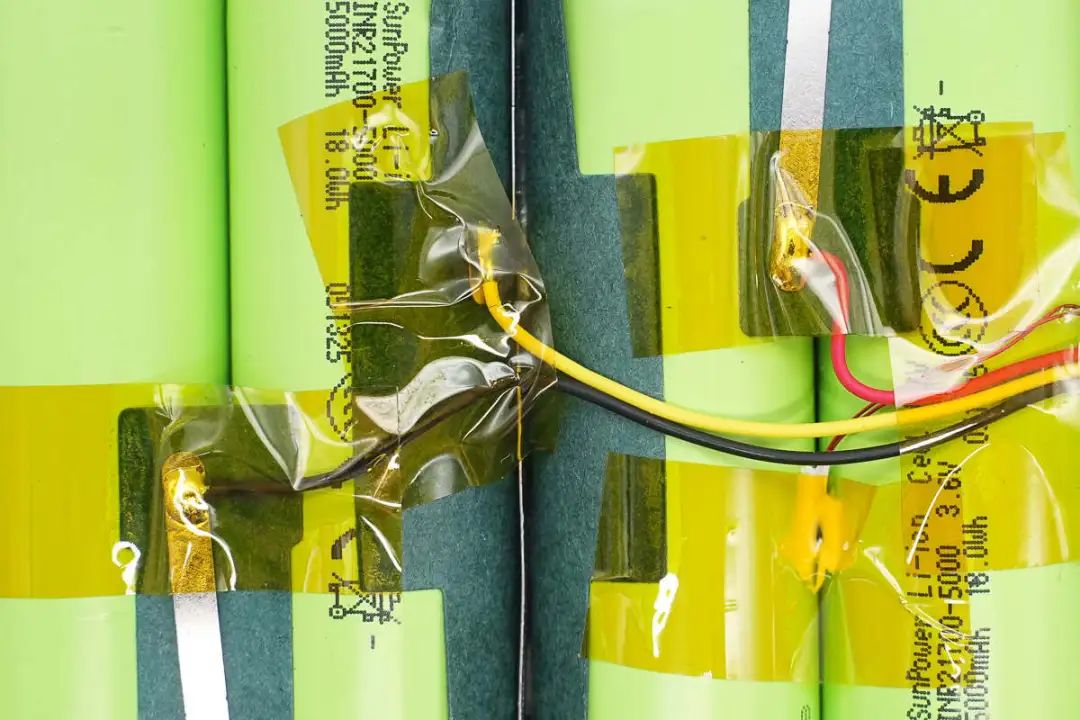

電池單體電壓采集線與電池通過鎳片錫焊連接，并粘貼耐高溫絕緣膠帶。此外還能看到設有一顆熱敏電阻對電芯進行溫度監控，并打膠固定。

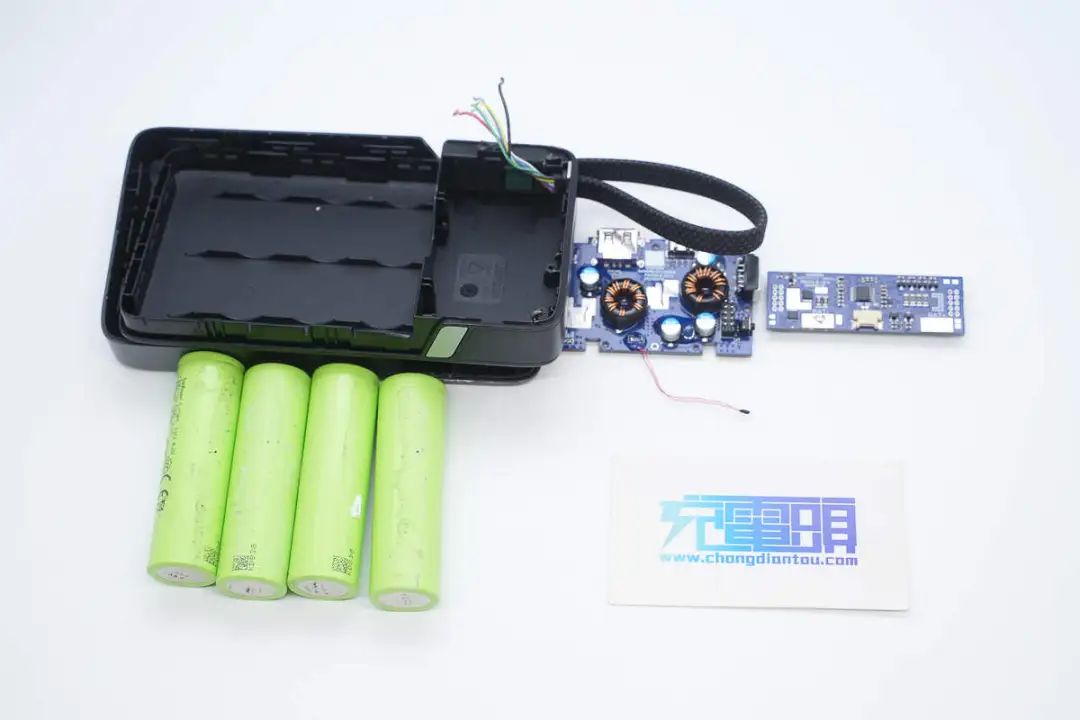

將電池組與PCBA模塊取出，另一半殼體上設有塑料隔板以及支撐固定電池組的支撐板。

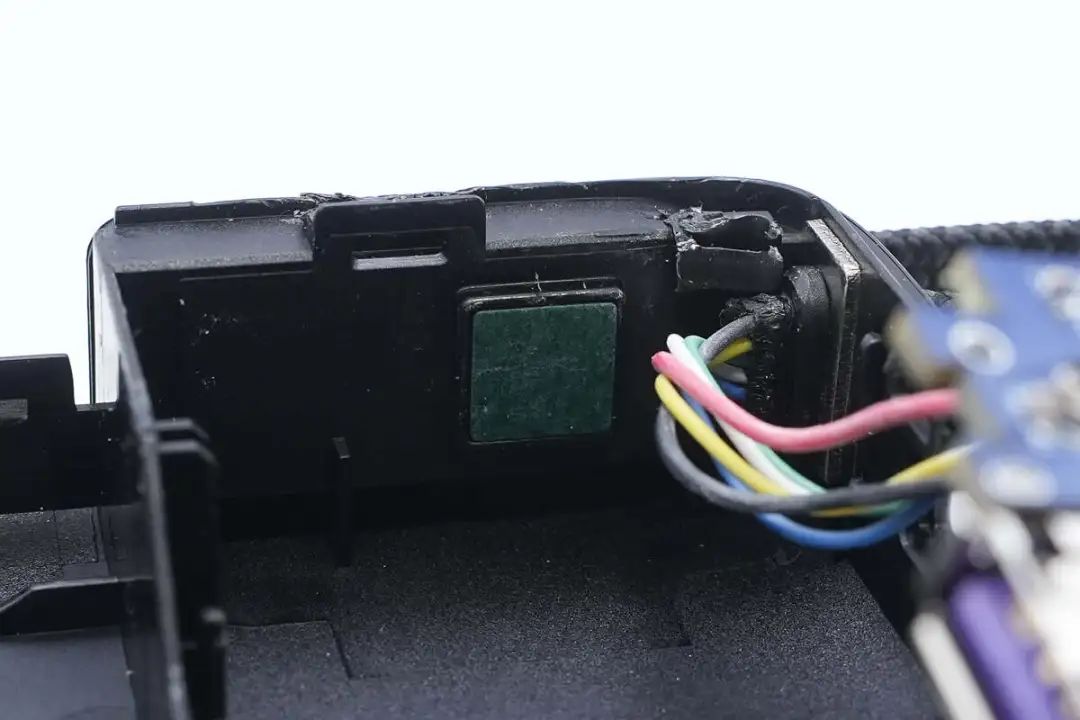

殼體側邊嵌入小磁鐵用于吸附USB-C自帶線端子進行固定，同時貼有青稞絕緣紙，細節設計講究。

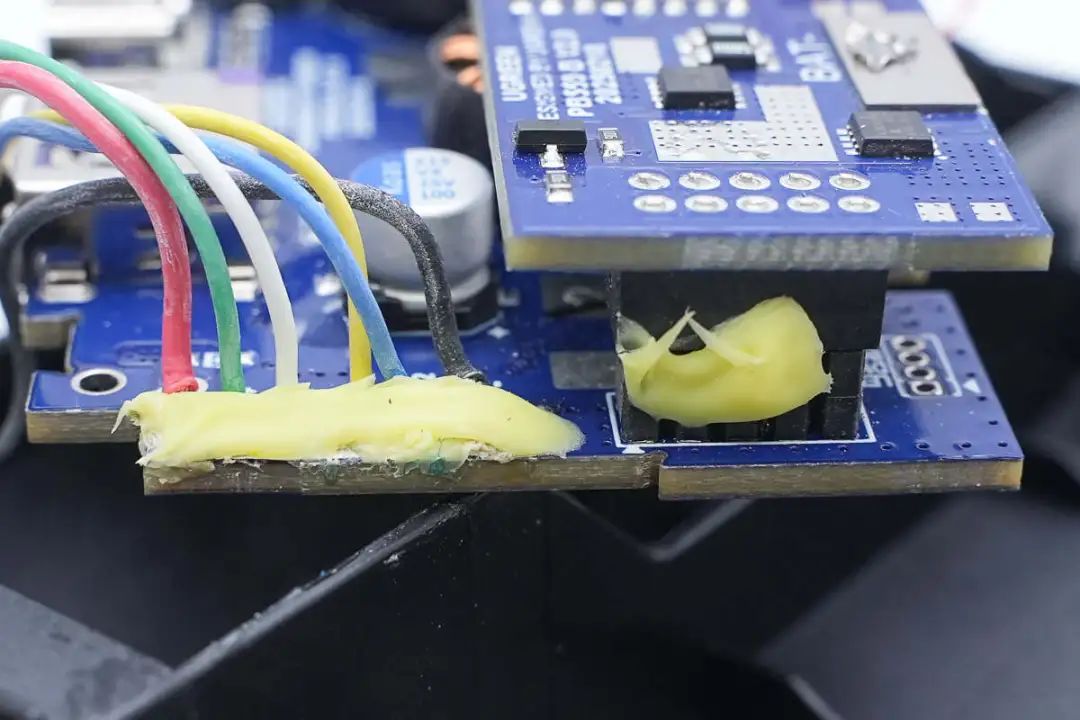

USB-C自帶線線芯焊接處以及雙板連接排針均打膠加固保護。

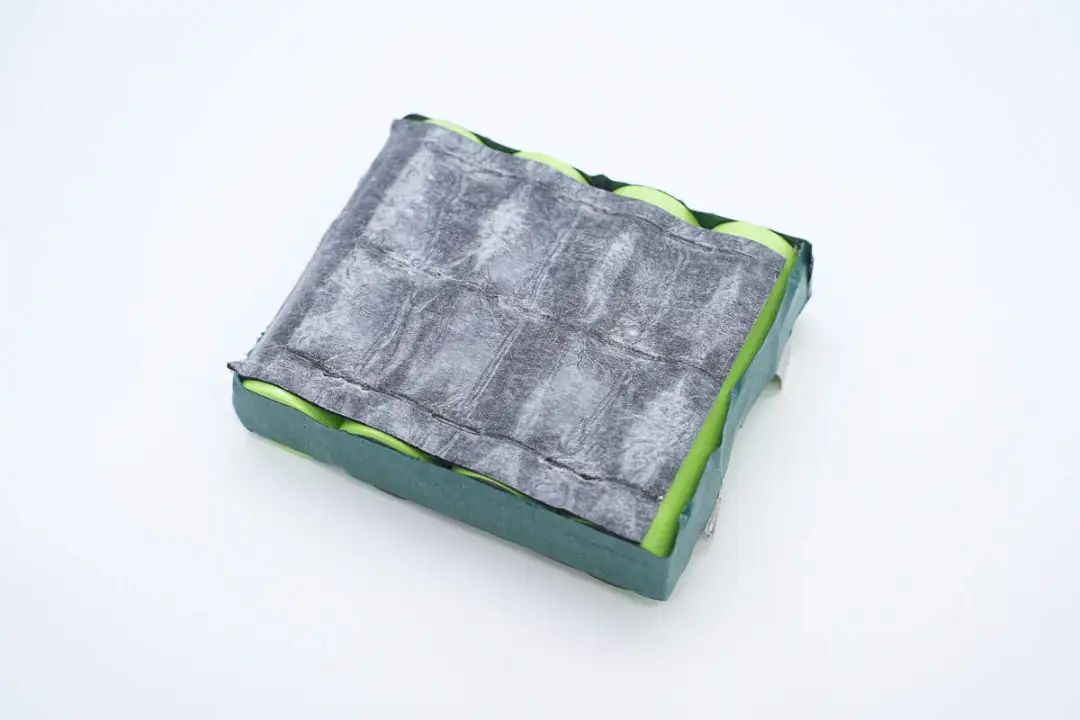

電池組底部貼有緩沖保護墊，周邊貼有青稞絕緣紙。

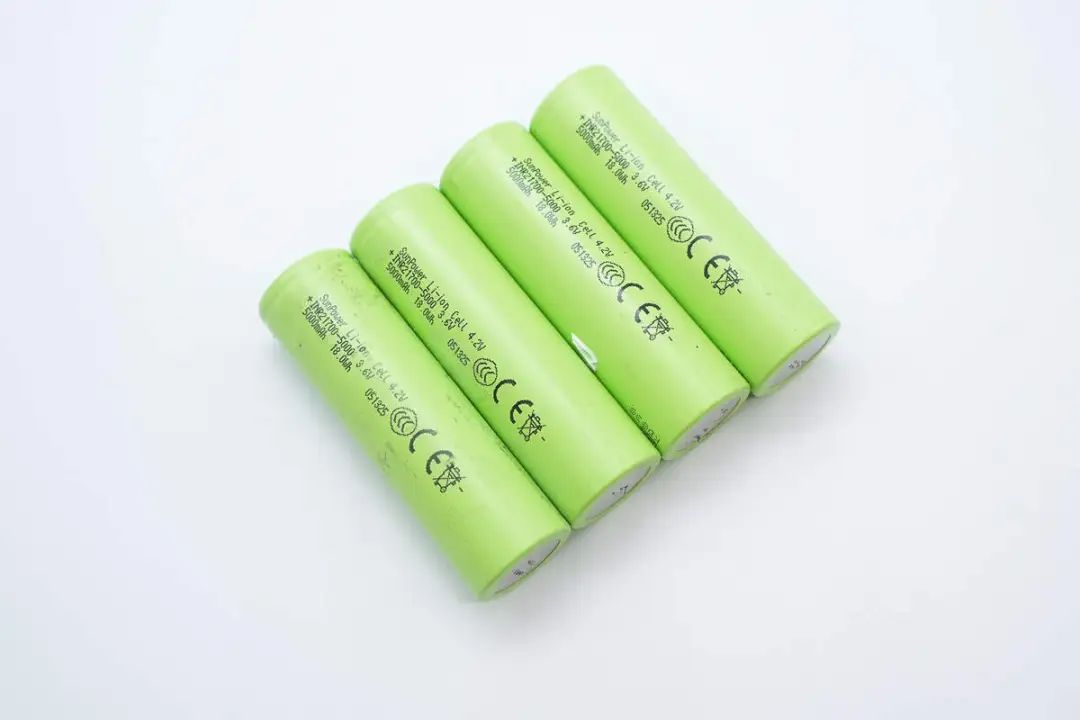

電池組由四顆21700鋰離子電芯組成，料號全部一樣。

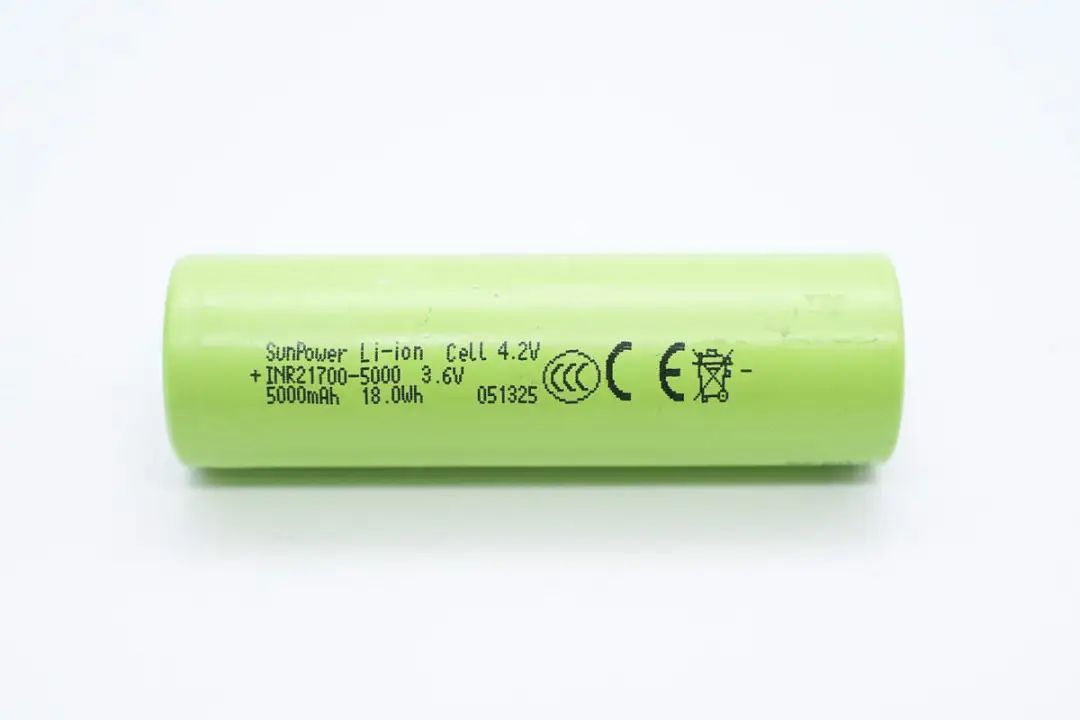

電芯噴碼特寫，型號為INR21700-5000，來自SunPower長虹三杰，標稱電壓3.6V，標稱容量5000mAh，能量18Wh，充電限制電壓4.2V，已通過CCC和CE認證。

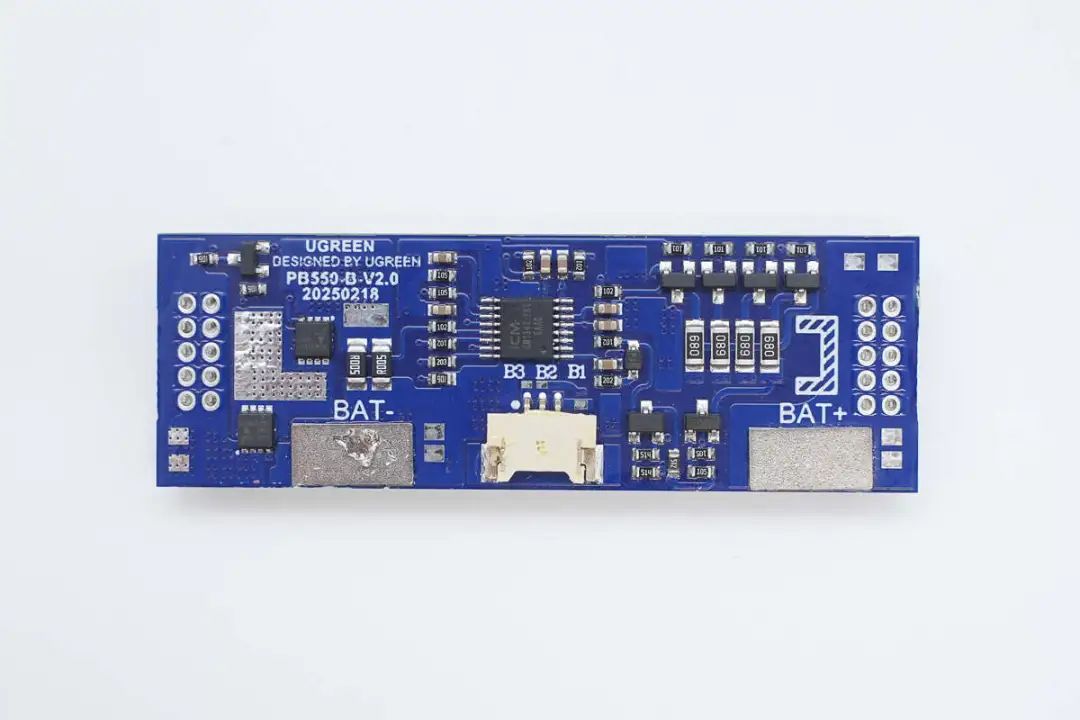

上層PCB小板正面設有鋰電保護芯片和鋰電保護管，右上角區域設有均衡電路。

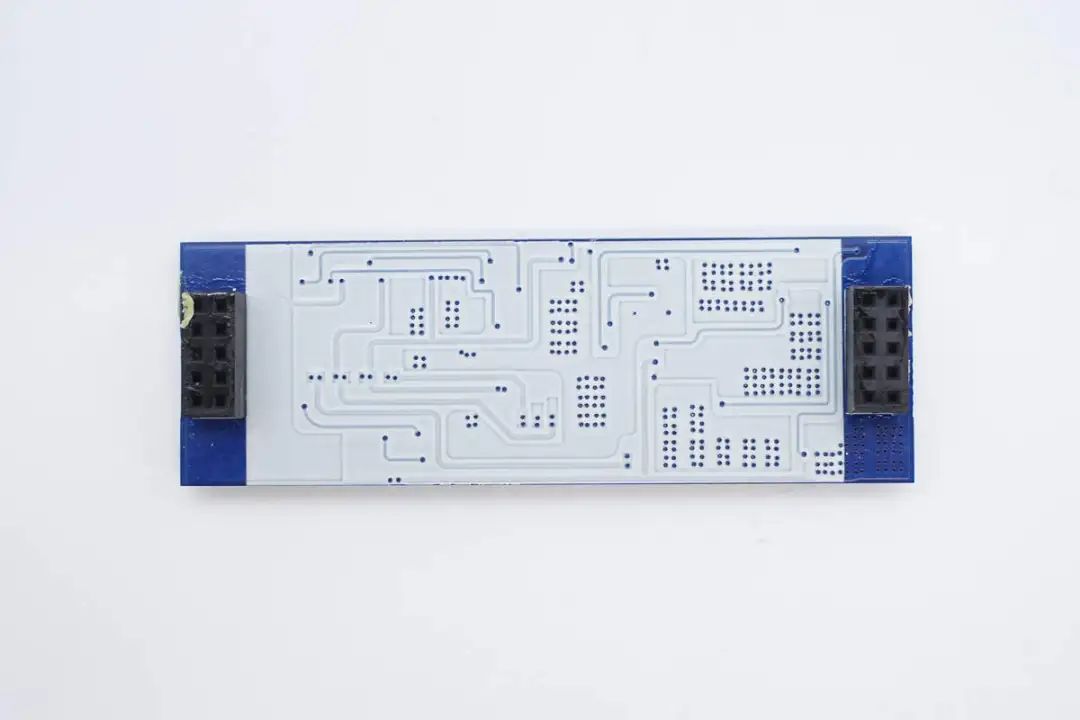

另一面兩側設有排針插槽。

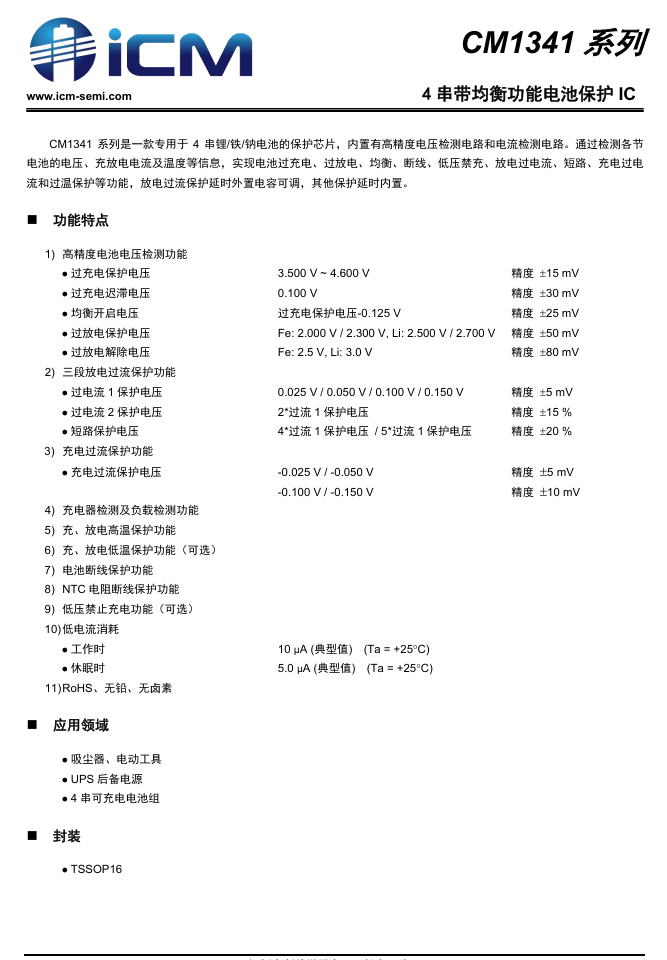

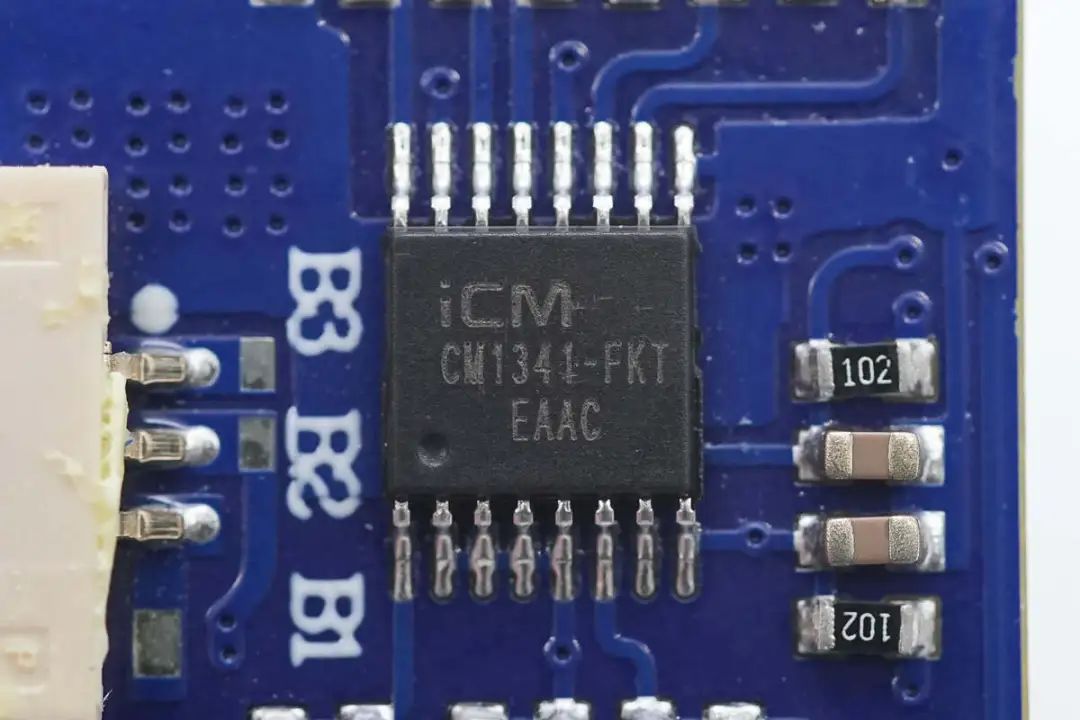

電池保護芯片來自iCM創芯微，型號CM1341-FKT，這是一款專用于4串鋰離子/磷酸鐵鋰電池的保護芯片，內置有高精度電壓檢測電路和電流檢測電路。

通過檢測各節電池的電壓、充放電電流及溫度等信息，實現電池過充電、過放電、均衡、斷線、低壓禁充、放電過電流、短路、充電過電流和過溫保護等功能，放電過流保護延時外置電容可調，其他保護延時內置。

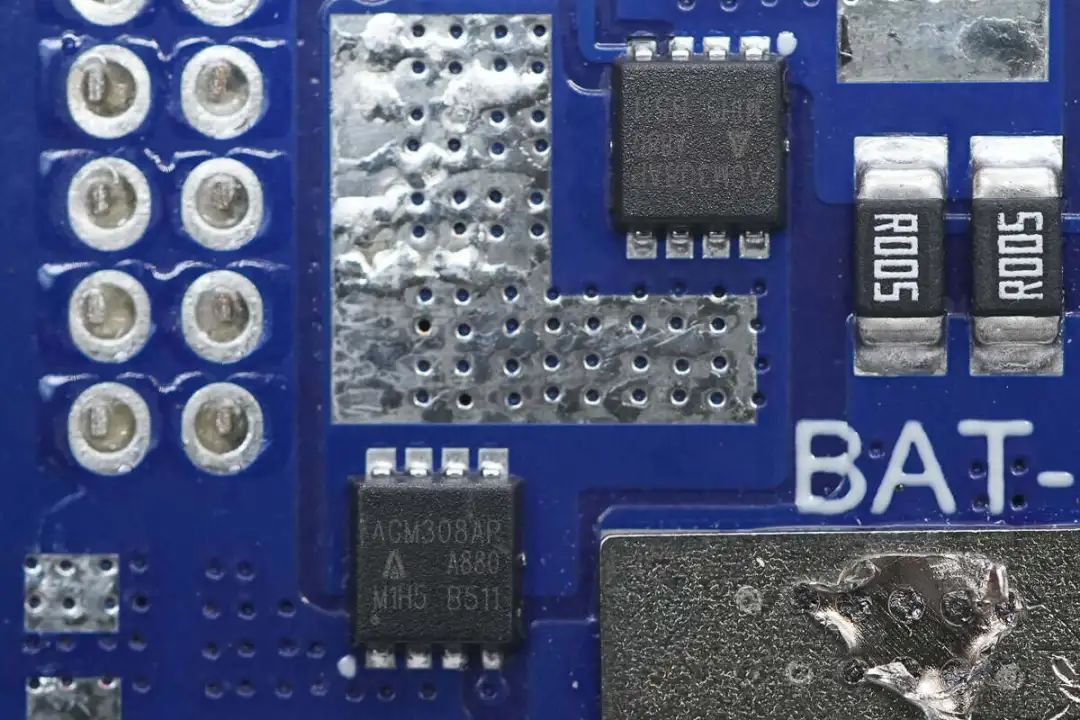

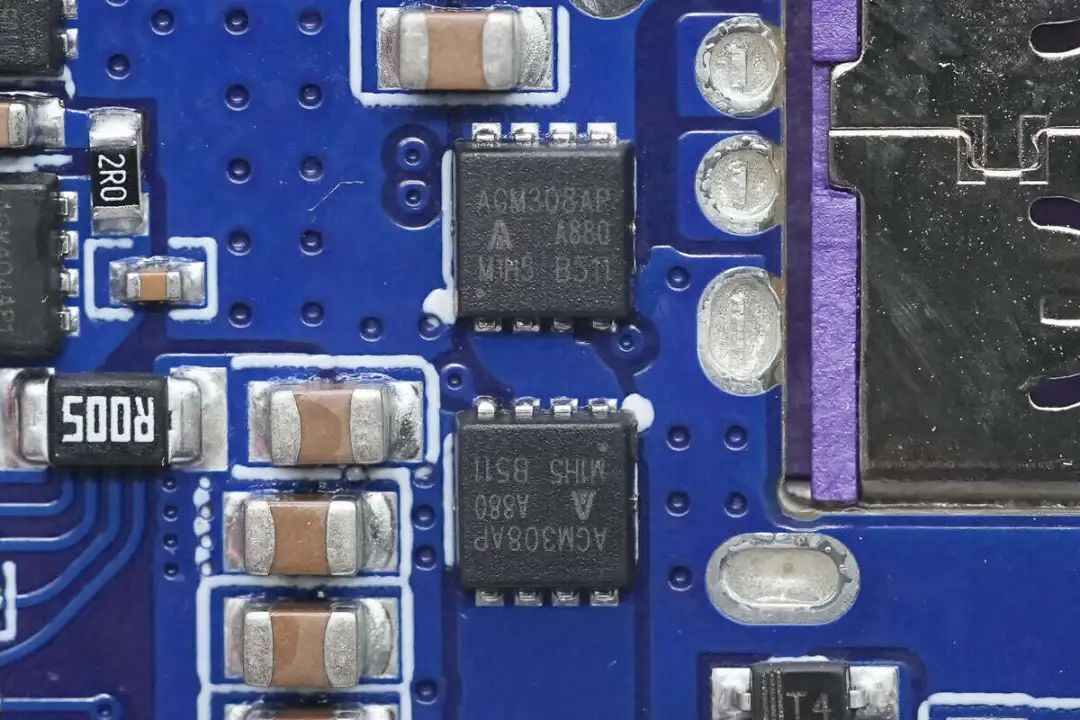

鋰電保護管來自AGMsemi芯控源，型號AGM308AP，NMOS管，耐壓30V，導阻6.2mΩ，采用PDFN3.3*3.3封裝。

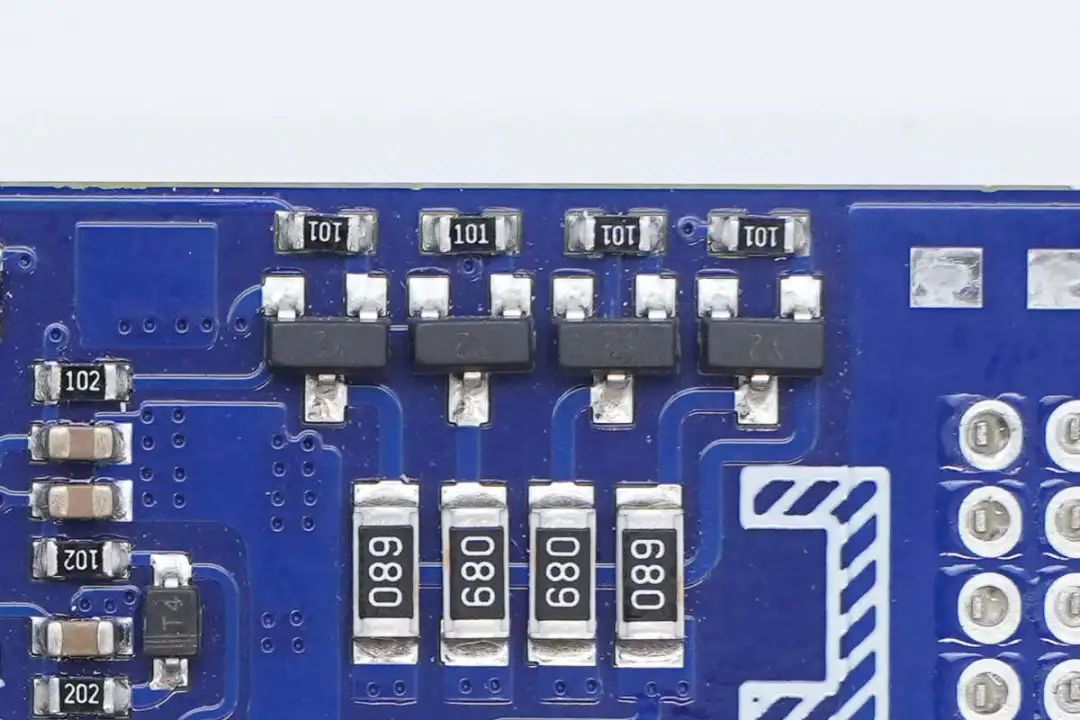

均衡電路特寫。

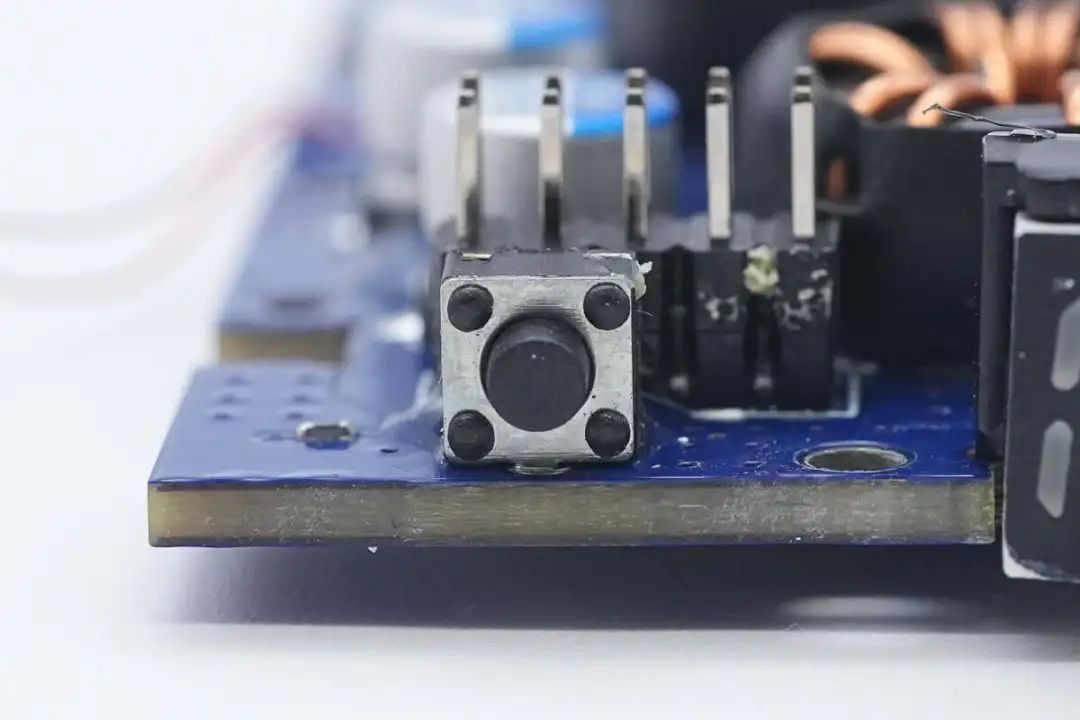

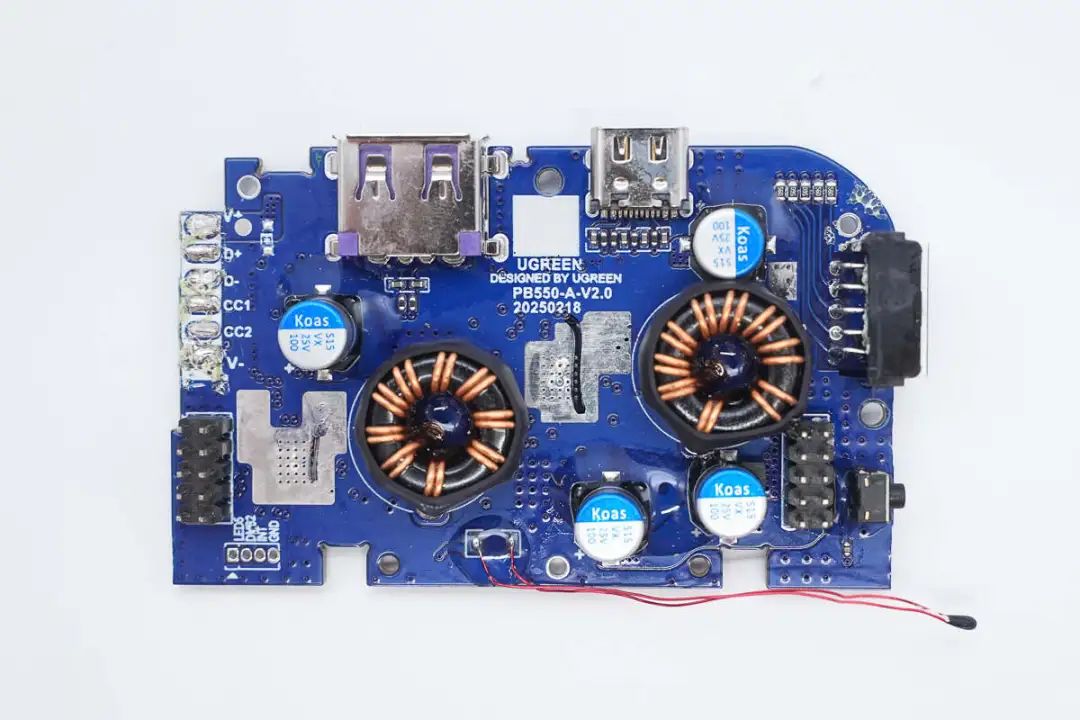

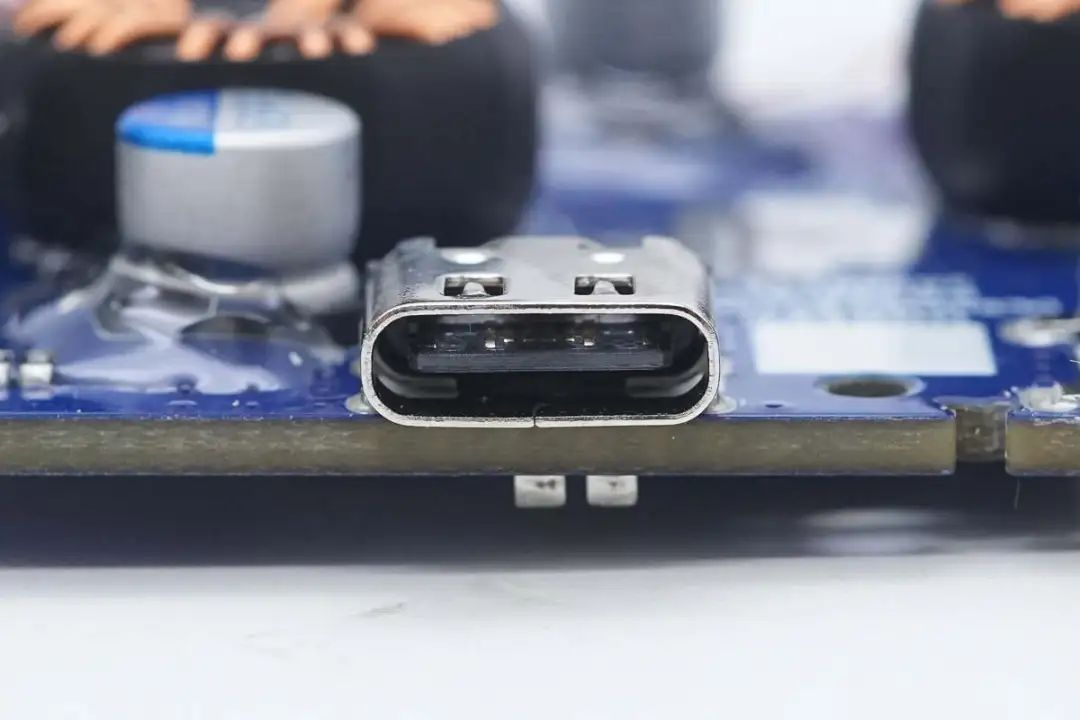

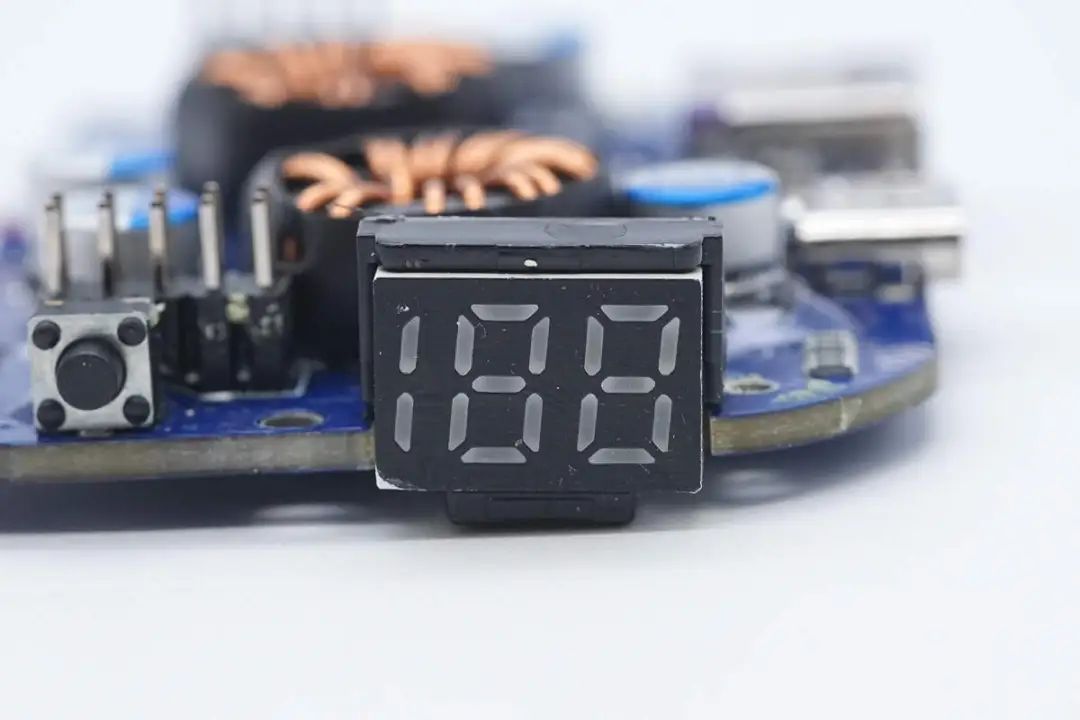

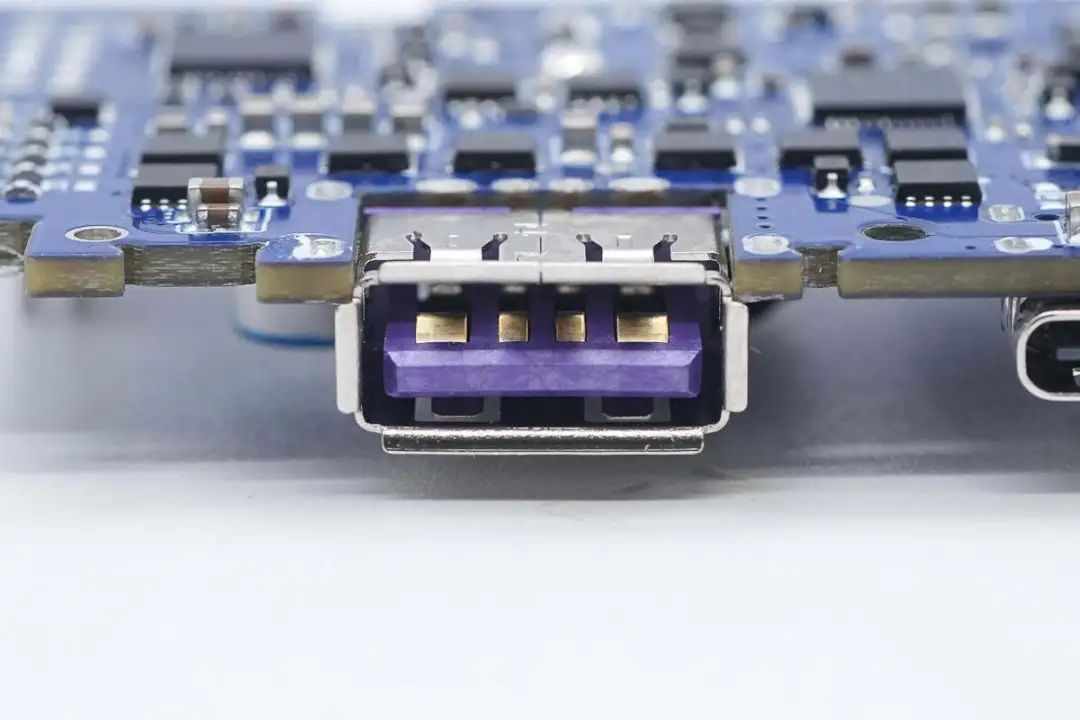

另一塊板子正面設有升降壓電感、濾波固態電容、熱敏電阻、數顯屏、電源鍵等，電容、電感打膠水加固。

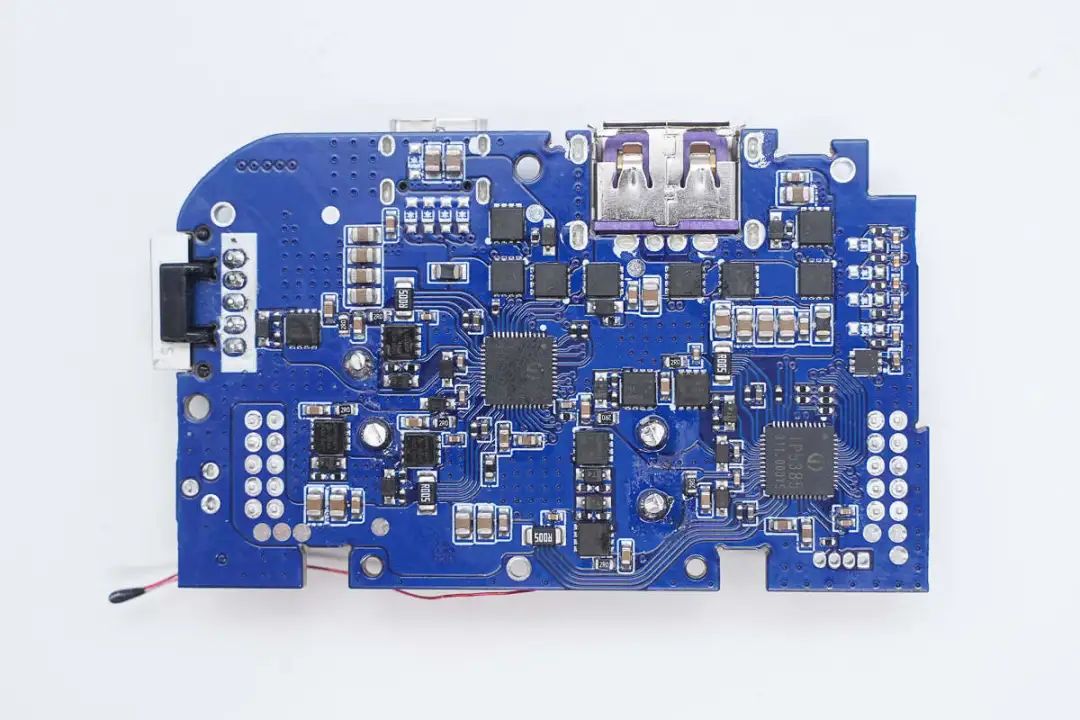

另一面設有兩顆移動電源SOC芯片、升降壓開關管以及接口VBUS開關管。

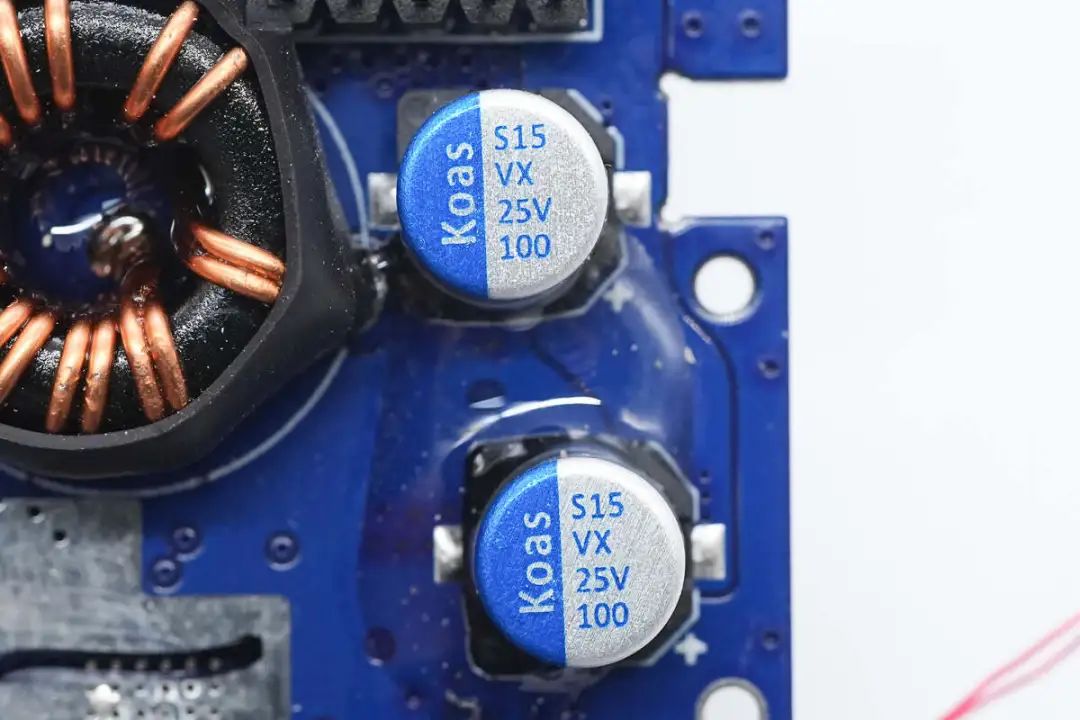

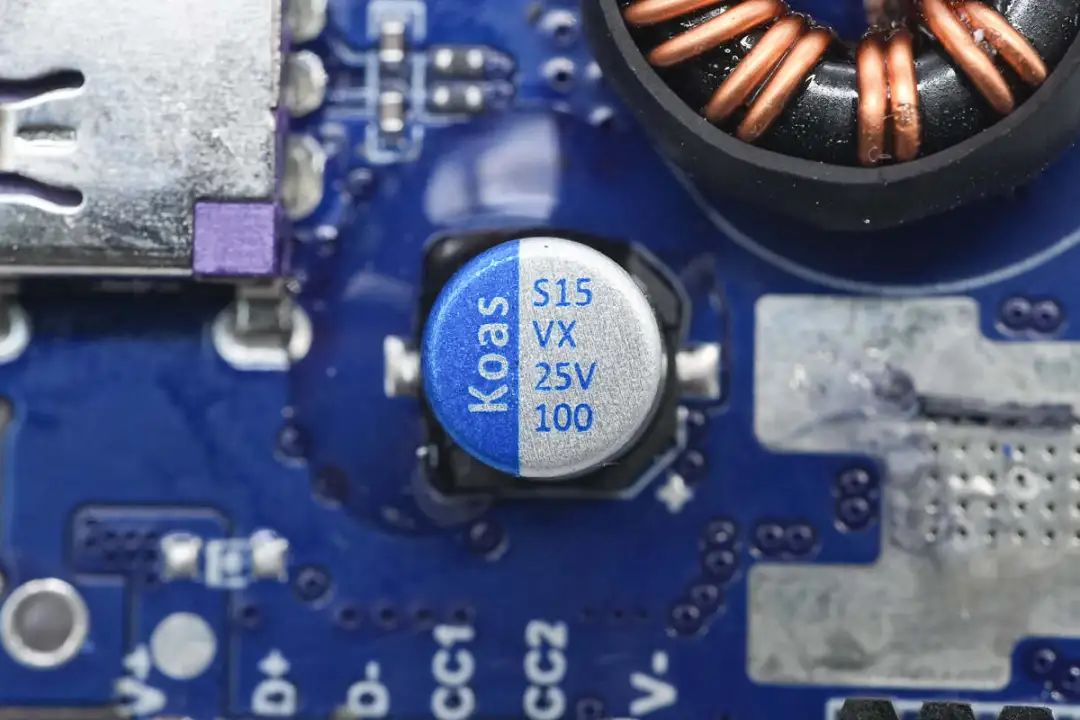

電池端濾波固態電容來自東佳，規格均為25V100μF。

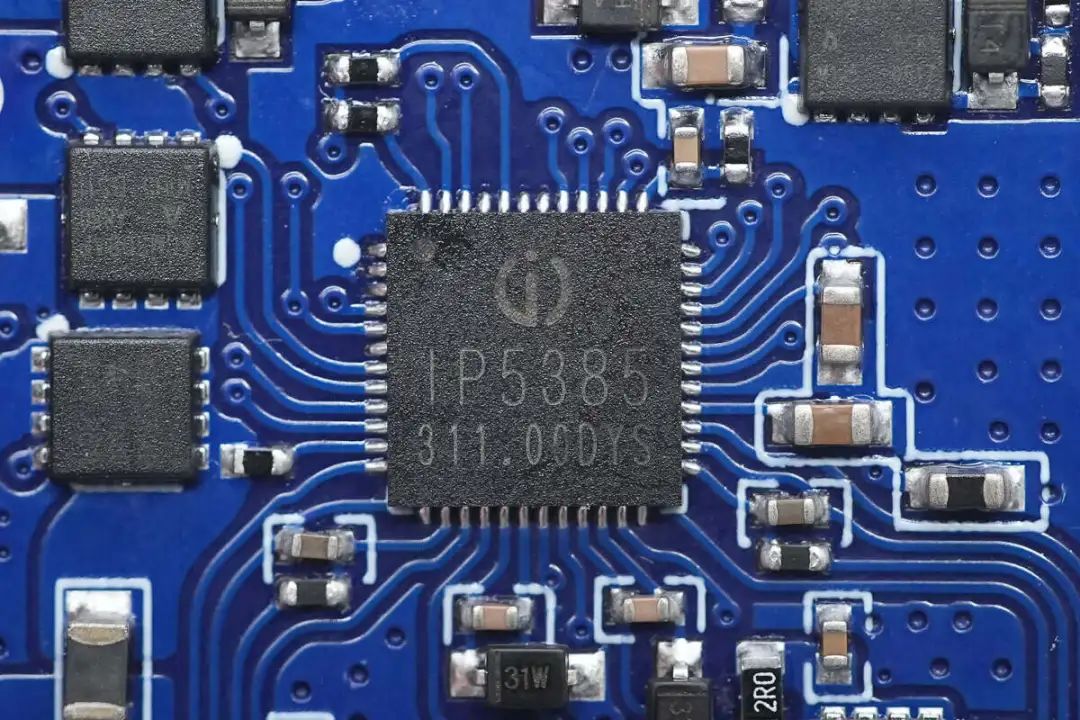

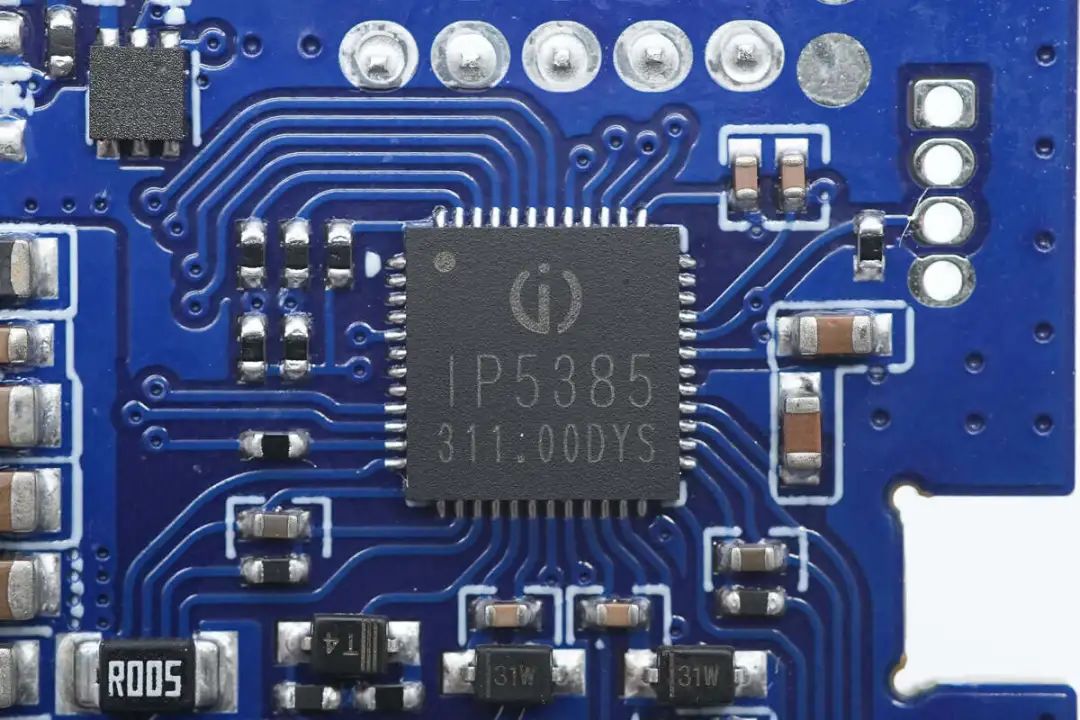

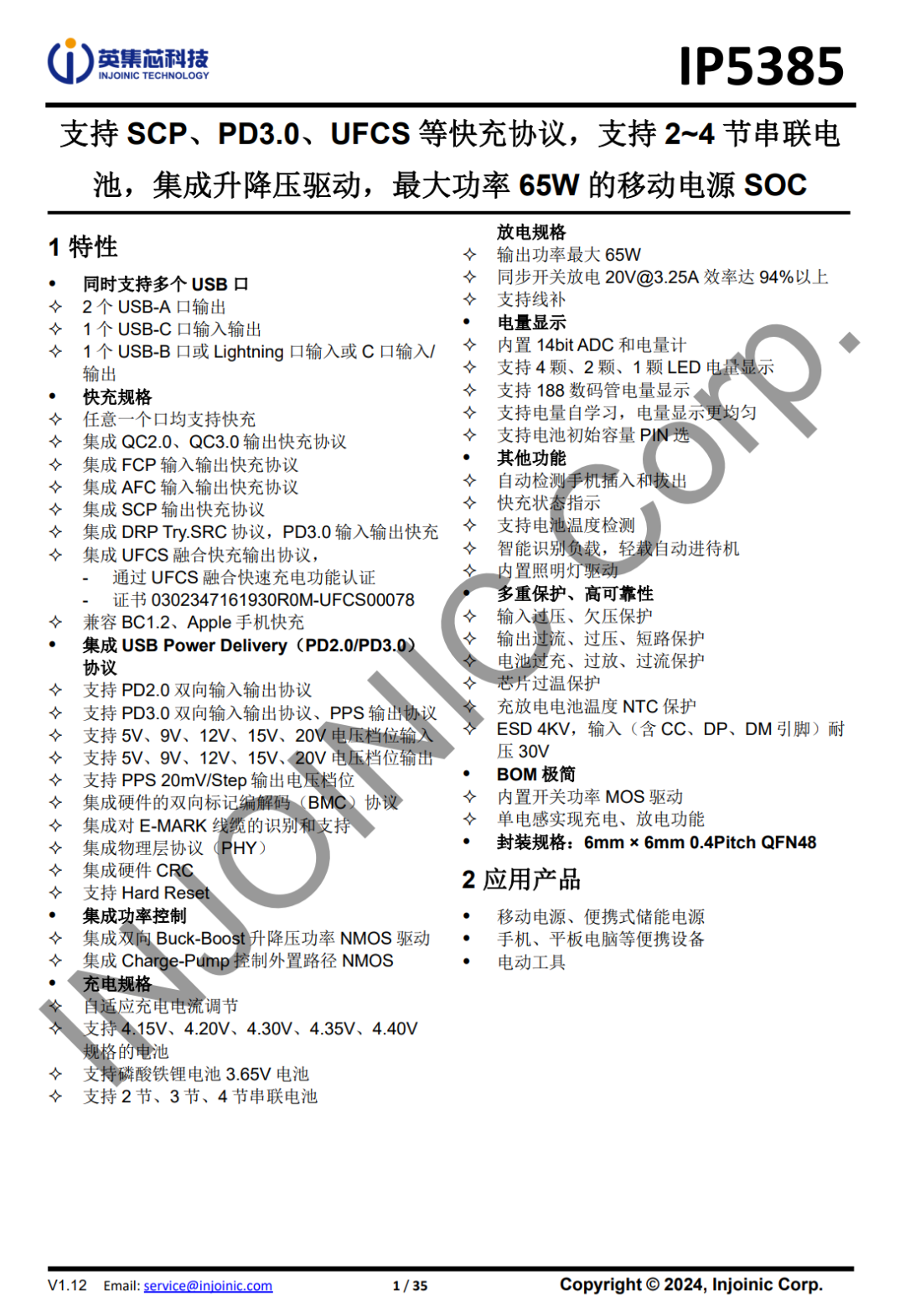

移動電源主控芯片來自英集芯科技，型號IP5385，是首款集成UFCS融合快充協議的快充移動電源SOC芯片，集成 QC2.0/QC3.0/SCP/UFCS 輸出快充協議、AFC/FCP 輸入輸出快充協議、TYPE-C PD2.0/TYPE-C PD3.0 輸入輸出協議、TYPE-C PD3.0 PPS 輸出協議，兼容 BC1.2 Apple 手機、同步雙向升降壓轉換器、鋰電池充電管理、電池電量指示等多功能的電源管理 SOC，為快充移動電源提供完整的電源解決方案。

IP5385 可同時支持 USB-A x2， USB-C 三個 USB 口和一個 Lightning 口，單獨使用任何一個口都可以支持快充，同時使用兩個及以上輸出口時，只支持 5V 輸入輸出。得益于 IP5385 的高集成度與豐富功能，在應用時僅需極少的外圍器件，只需一個電感實現雙向升降壓功能，有效減小整體方案的尺寸，降低 BOM 成本。

IP5385支持2~4節串聯電池，同步開關升降壓系統可提供最大65W的輸入輸出功率，輕載時自動進入休眠狀態。

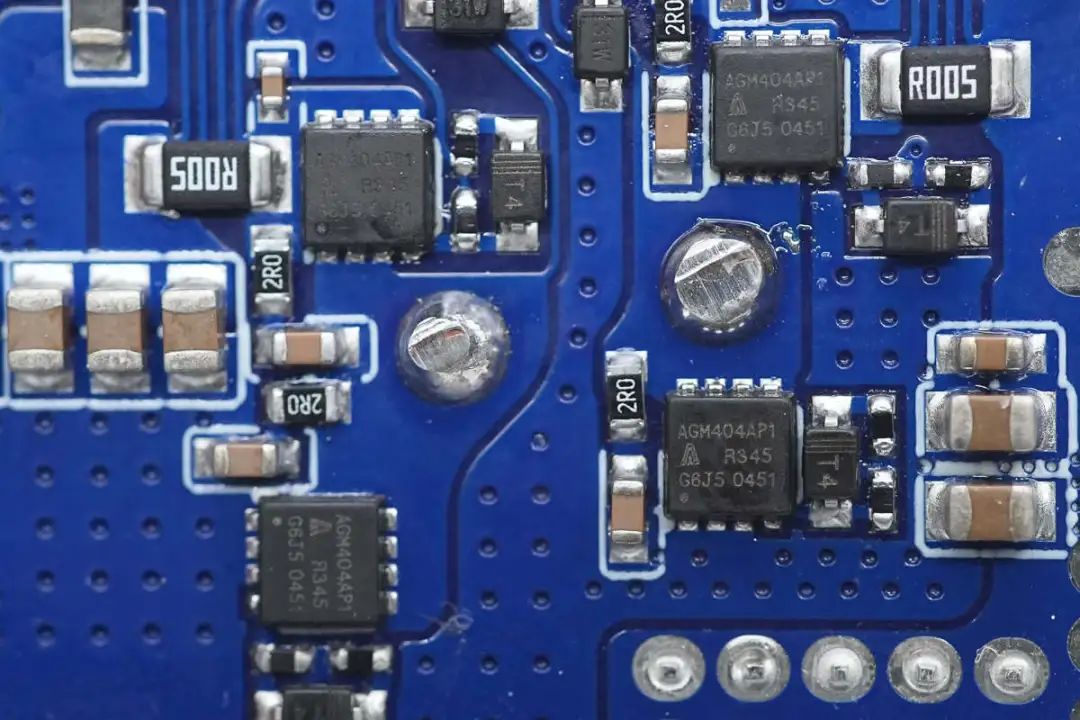

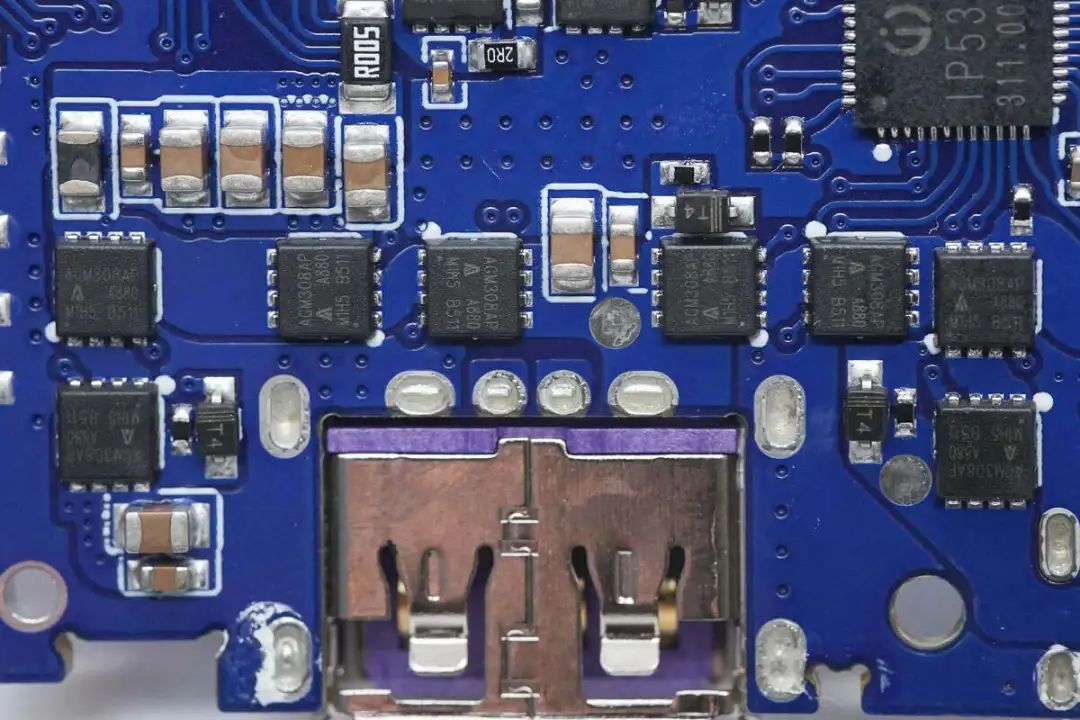

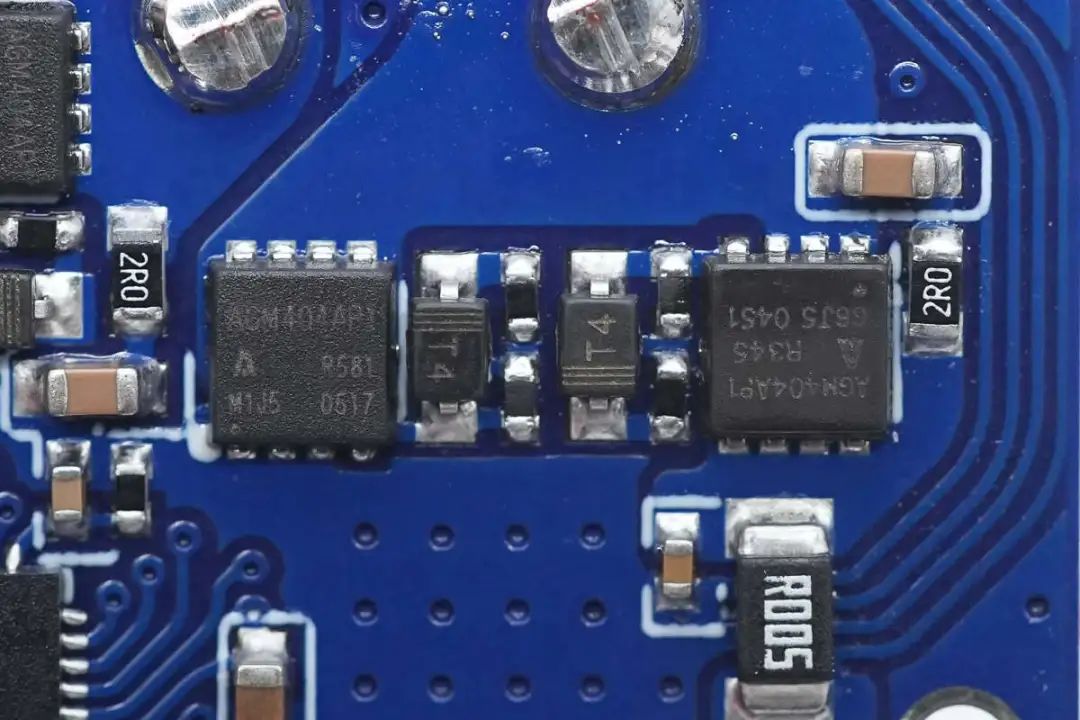

搭配的四顆同步升降壓開關管均為芯控源AGM404AP1，這是一款NMOS管，耐壓40V，導阻4.4mΩ，采用PDFN3.3*3.3封裝。

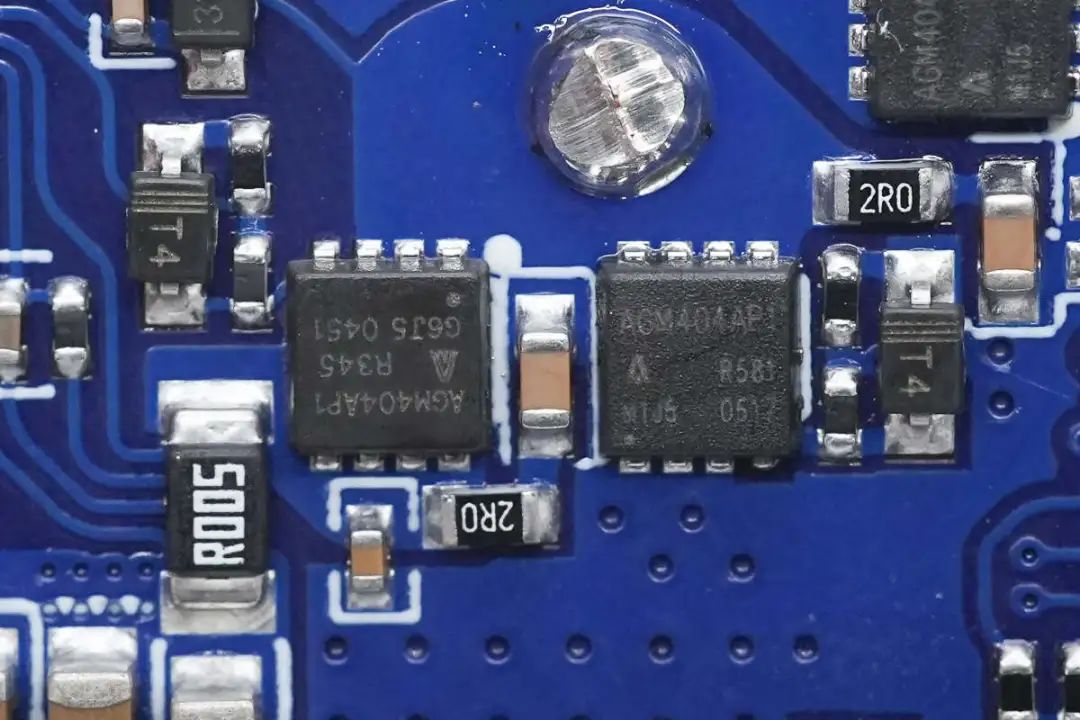

另外兩顆芯控源AGM404AP1同步升降壓開關管特寫。

另一顆移動電源SOC芯片也是采用英集芯IP5385。

搭配的四顆同步升降壓開關管也是采用芯控源AGM404AP1。

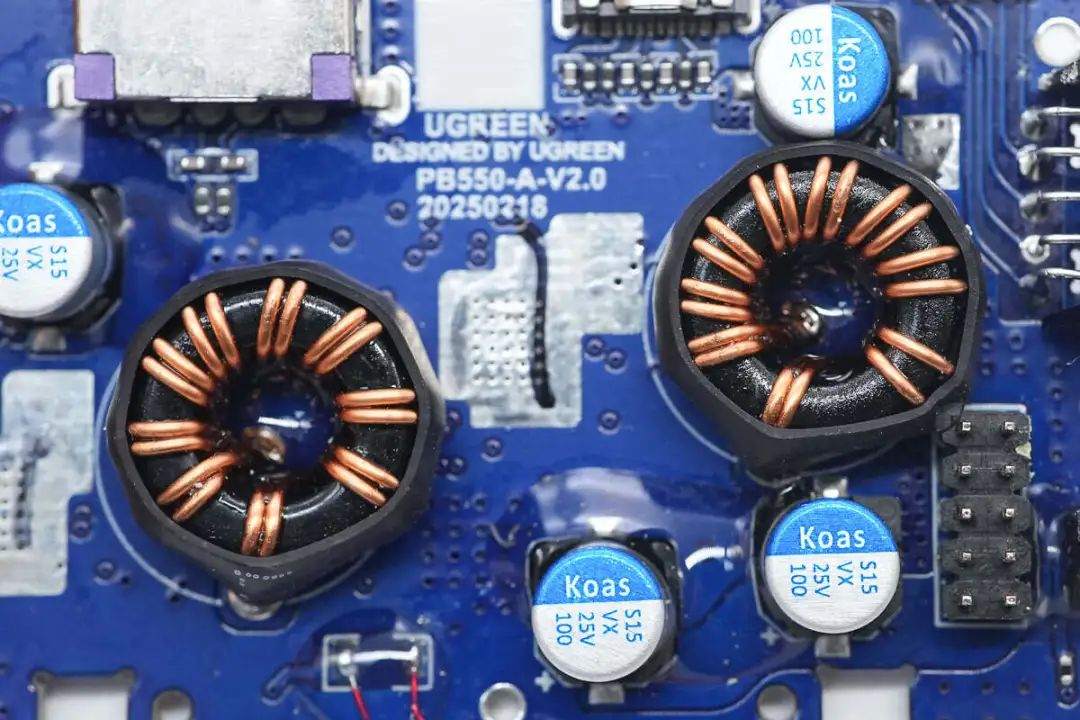

兩顆升降壓電感中心打膠水加固，外套熱縮管絕緣保護。

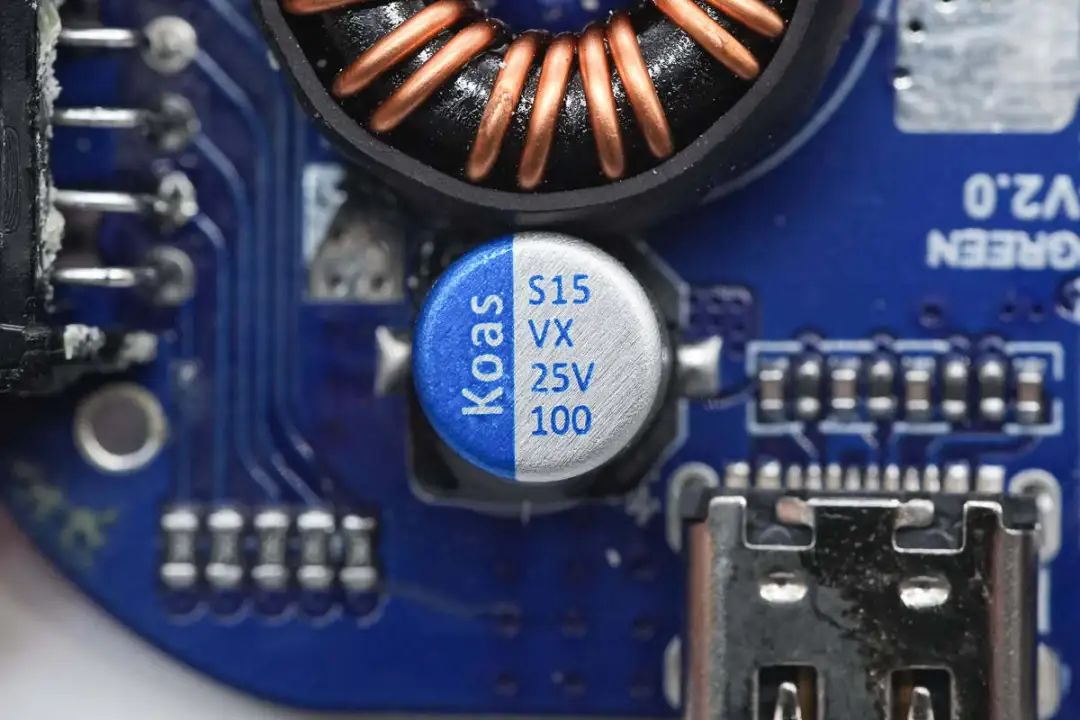

USB-C線端濾波固態電容來自東佳，規格為25V100μF。

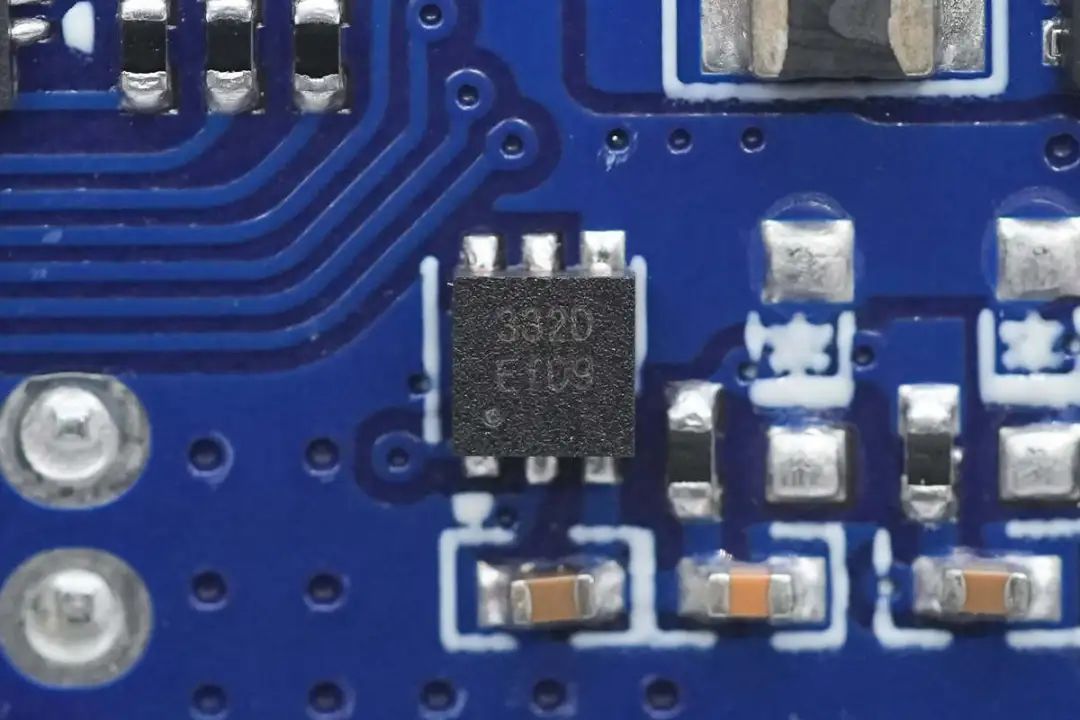

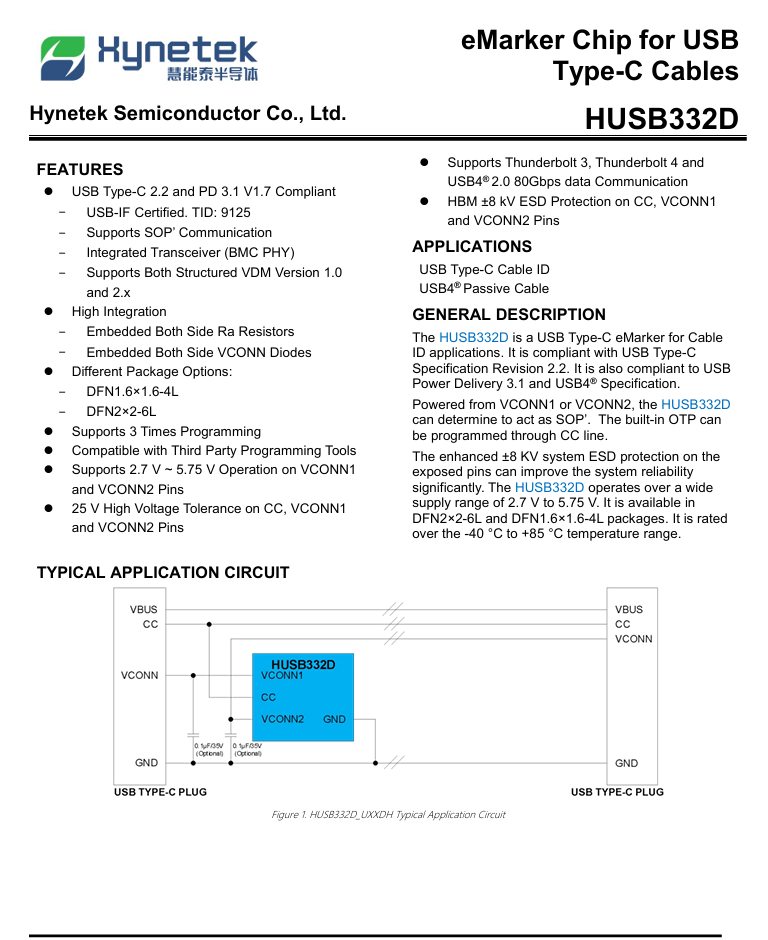

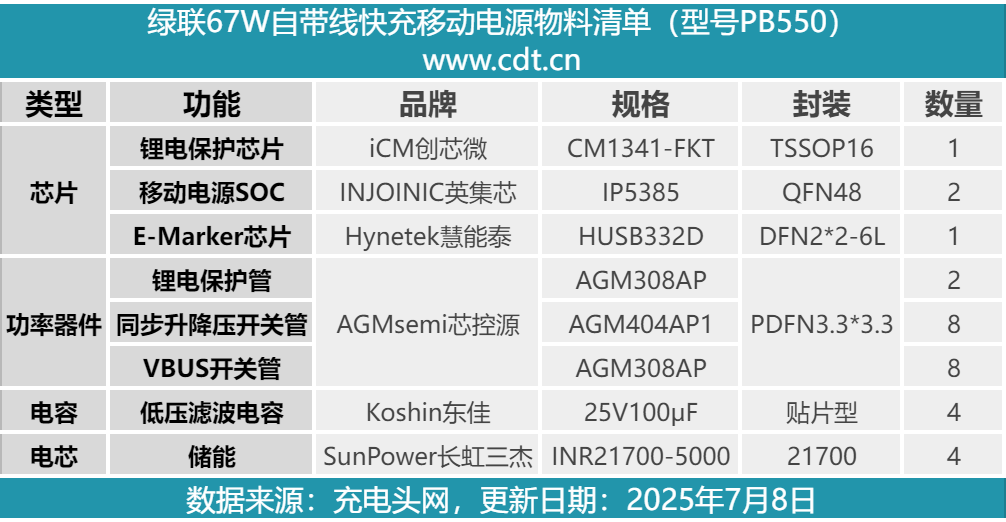

USB-C自帶線E-Marker芯片布局在小板上，絲印332D，實際型號HUSB332D，是慧能泰最新推出的一款USB Type-C電子標簽芯片 (USB eMarker)，它同時支持 USB Type-C 規范 2.2，USB Power Delivery 規范 3.1， USB4 2.0規范和雷電3、4規范，支持USB PD3.1 EPR擴展功率范圍。同時HUSB332D已經通過了USB-IF協會認證，TID號：9125。
